Замена материнской платы HP Envy x360 15-bp143cl
Если ваш ноутбук HP Envy x360 15-bp143cl часто выключается, возникают проблемы с питанием, аппаратные неисправности или устройство получило повреждения от воды или электричества, может потребоваться замена материнской платы для восстановления корректной работы. В этом руководстве описаны шаги по замене материнской платы в HP Envy x360 15-bp143cl.
Материнская плата — также называемая системной платой или основной платой — является центральным узлом схем вашего устройства. Она соединяет и координирует все основные компоненты, включая процессор, память, накопители, порты и интегрированные периферийные устройства. Неисправная материнская плата может вызывать широкий спектр проблем — от невозможности загрузки до случайных ошибок и потери связи.
Важные рекомендации по безопасности:
- Полностью выключите ноутбук и отключите все внешние источники питания и устройства.
- Удалите аккумулятор сразу после открытия корпуса, чтобы предотвратить короткое замыкание или поражение электротоком. Если аккумулятор вздут или показывает признаки повреждения, [[Что делать с вздутым аккумулятором, следуйте этому руководству по обращению со вздутым аккумулятором перед продолжением.
- Используйте антистатический браслет или работайте на ESD-устойчивом коврике, чтобы защитить чувствительные внутренние компоненты от электростатического разряда.
Эта замена требует аккуратной разборки, включая отсоединение радиатора и отсоединение нескольких ленточных кабелей. При повторной установке радиатора необходимо нанести новую порцию термопасты на процессор и графический чип, поэтому важно иметь опыт выполнения этой операции. Следуйте этому руководству, чтобы ознакомиться с процессом нанесения термопасты.
Шаг 1
Переверните ноутбук.
Снимите резиновую полосу, расположенную ближе всего к петлям.
Шаг 2
Используйте отвертку Phillips #1 (насадка PH1), чтобы выкрутить четыре винта 6,5 мм, которые находились под резиновой полосой.
Шаг 3
Используйте отвертку Torx T5 (насадка T5), чтобы выкрутить три винта 5 мм вблизи нижнего края ноутбука.
Шаг 4
Поднимите заднюю крышку и снимите её с ноутбука.
Если крышка не поддаётся легко, используйте инструмент для открывания, чтобы поддеть заднюю панель.
Шаг 5
Используйте отвертку Phillips #1 (PH1), чтобы выкрутить семь винтов 4 мм, указанных серыми стрелками на аккумуляторе.
Шаг 6
Отсоедините аккумулятор от разъёма и поднимите его, чтобы вынуть из ноутбука.
Шаг 7

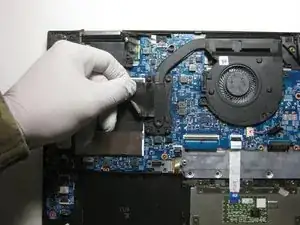

Снимите ленту, закрепляющую радиатор.
Шаг 8
Используйте отвертку Phillips #1, чтобы выкрутить семь винтов 4 мм, крепящих вентилятор.
Отсоедините кабель вентилятора от материнской платы.
Шаг 9

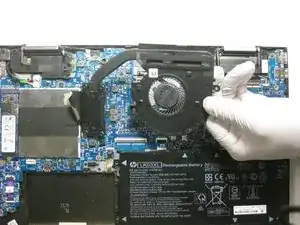

Поднимите вентилятор и снимите его с материнской платы.
Шаг 10
Используйте отвертку Phillips #1, чтобы выкрутить десять винтов 4 мм, фиксирующих материнскую плату.
Вытащите четыре кабеля напрямую из их разъёмов.
Поднимите фиксатор (замок) на двух разъёмах ZIF, затем аккуратно выньте две ленточные перфорированные шлейфы прямо из их разъёмов.
Шаг 11
Аккуратно поднимите материнскую плату и выньте её из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
