Замена CD-привода Dell Inspiron 5100 PP07L

Снимите аккумулятор

Откройте экран так, чтобы он лежал ровно.

Начиная с правой стороны крышки петли, используйте плоский конец лопатки, чтобы поддеть крышку петли и осторожно снять её.

Отверткой с крестообразным шлицем (Phillips) отверните четыре винта M2 × 3 мм, удерживающие клавиатуру.

Поднимите клавиатуру и отсоедините разъём интерфейса.

Проявляйте особую осторожность при снятии и обращении с клавиатурой. Клавиши хрупкие и легко отлетают.

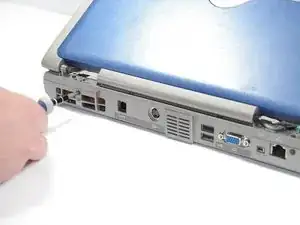

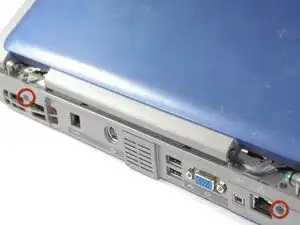

Отверткой с крестообразным шлицем отверните два винта (5,8 мм), расположенные в задней части ноутбука.

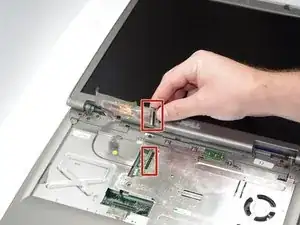

Отсоедините разъём экрана.

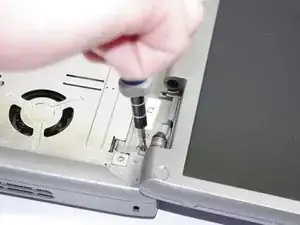

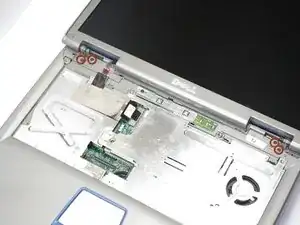

Отверткой с крестообразным шлицем отверните четыре винта (5,8 мм), расположенные в петлях экрана.

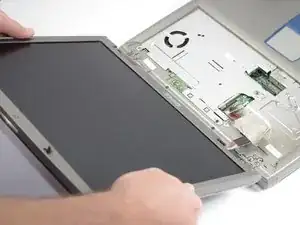

Поднимите и снимите дисплей.

Переверните ноутбук на заднюю сторону.

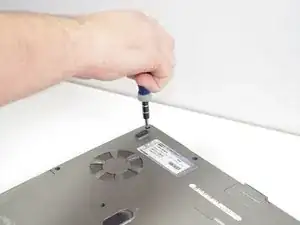

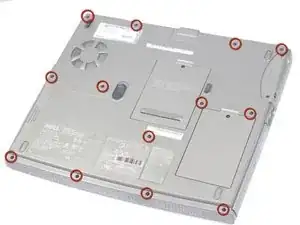

Снимите тринадцать винтов (8,6 мм).

Если аккумулятор ещё не был снят, снимите его сейчас и удалите один серебристый винт в верхней части пустого отсека для батареи.

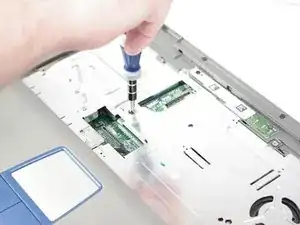

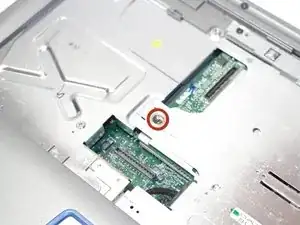

Снимите один винт (8,6 мм) на металлической пластине.

Снимите металлическую пластину.

Снимите два винта (5,8 мм)

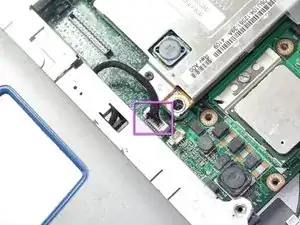

Отключите кабель.

Убедитесь, что единственный серебристый винт был удалён из пустого отсека для батареи

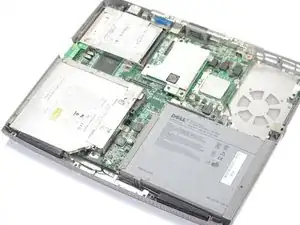

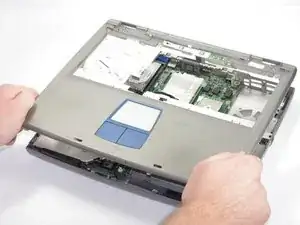

Снимите верхнюю крышку, поднимая края вверх.

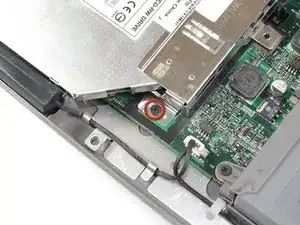

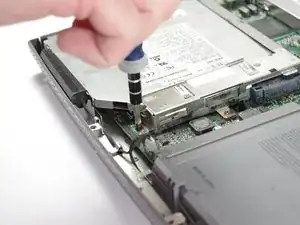

Снимите винт крепления пластины CD-привода (5,8 мм)

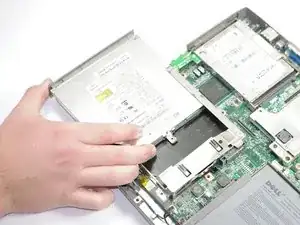

Сдвиньте наружу, чтобы вынуть
