Снятие ЖК-экрана Dell Inspiron 1150 из узла дисплея

Положите ноутбук вверх дном на чистую ровную поверхность.

Найдите кнопку фиксации аккумулятора с символом навесного замка над ней.

Сдвиньте кнопку фиксации аккумулятора в сторону символа замка и удерживайте её. Обратите внимание, что кнопка с пружинным возвратом и вернётся при отпускании.

Аккумулятор теперь освобождён из отсека для аккумулятора.

Осторожно извлеките аккумулятор с боковой стороны ноутбука.

Положите ноутбук вверх дном на чистую ровную поверхность.

Удалите 2 шт. винтов M2.5 x 5 мм.

Выньте жёсткий диск из основного корпуса ноутбука.

Положите ноутбук вверх дном на чистую ровную рабочую поверхность.

Удалите винт Philips M2.5 x 8 мм.

Ослабьте винт, удерживающий крышку отсека памяти.

Снимите крышку отсека модуля памяти.

Нажмите защёлку извлечения оптического привода вправо — оптический привод должен выскользнуть из корпуса.

Используйте лопатку, чтобы приподнять зарезанную правую кромку крышки петли и поддеть её.

Вам нужно разложить ЖК-экран в плоское положение, чтобы можно было снять крышку петли.

Снимите крышку петли и отложите в сторону.

Удалите 4 шт. винтов клавиатуры M2 x 3 мм.

Поднимите клавиатуру сзади, чтобы открыть разъём под ней.

Отключите ленточный кабель клавиатуры от материнской платы.

Удалите 1 шт. винт M2.5 x 8 мм, удерживающий экран электромагнитного экрана (EMI).

Снимите EMI-экран, чтобы получить доступ к ленточному кабелю ЖК-экрана.

Осторожно потяните за язычок, чтобы отключить ленточный кабель от основной платы.

Закройте крышку аккуратно и снимите два винта M2.5 x 5 мм с задней части корпуса.

Откройте крышку и поддерживайте узел дисплея во время следующего шага, чтобы он не упал при удалении винтов петель.

Удалите по 2 шт. винтов M2.5 x 5 мм с каждой монтажной скобы петли.

Узел дисплея теперь можно поднять и снять с корпуса ноутбука.

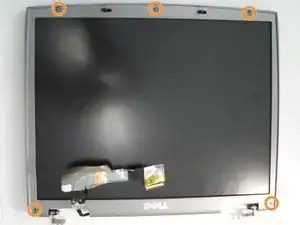

Снимите 2 крышки винтов и 3 резиновые прокладки, чтобы открыть 5 шт. винтов Philips M2.5 x 5 мм.

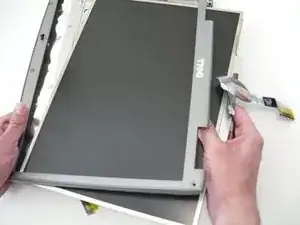

Удалите 5 винтов и аккуратно снимите рамку экрана (облицовку), чтобы открыть ЖК-панель и монтажные винты, расположенные вдоль каждой стороны ЖК-экрана.

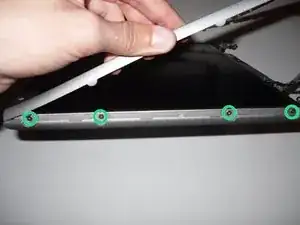

Удалите 8 шт. винтов M2 x 3 мм (по 4 винта вдоль каждой стороны).

ЖК-дисплей теперь можно снять с верхней крышки ноутбука.

Инверторная печатная плата расположена по нижнему краю панели ЖК-экрана и легко снимается.
