Замена радиатора Dell Inspiron 5100 PP07L

Снимите аккумулятор

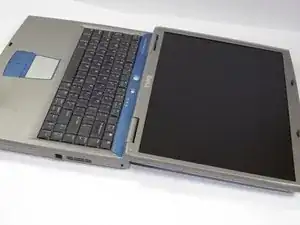

Откройте экран так, чтобы он лежал ровно.

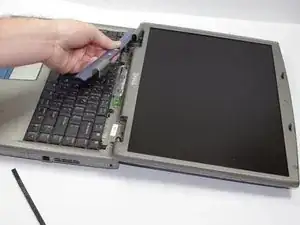

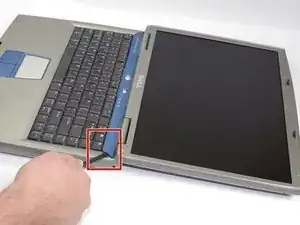

Начиная с правой стороны крышки петли, используйте плоский конец лопатки, чтобы поддеть крышку петли и аккуратно снять её.

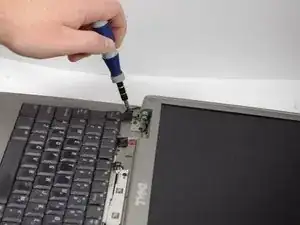

Отверткой Phillips отвинтите четыре винта M2 × 3 мм, удерживающие клавиатуру.

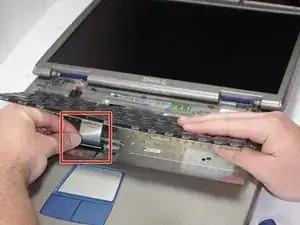

Поднимите клавиатуру и отсоедините соединитель интерфейса.

Будьте особенно осторожны при снятии и обращении с клавиатурой. Клавиши хрупкие и легко отрываются.

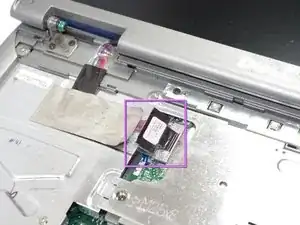

Отсоедините разъём экрана

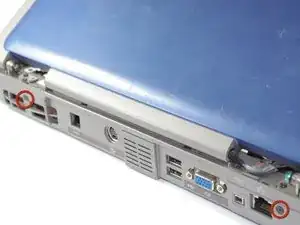

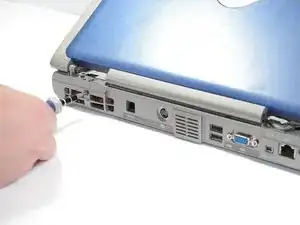

Удалите два винта (5.8 мм), расположенные за экраном.

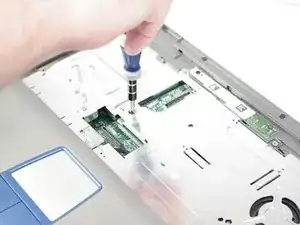

Удалите один винт (8.6 мм) на металлической накладке.

Снимите металлическую накладку

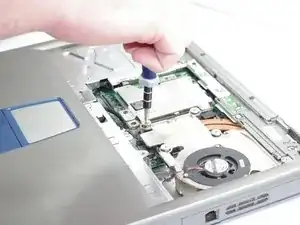

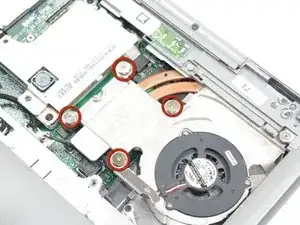

Ослабьте четыре винта.

Эти винты закреплены на радиаторе и не могут быть полностью удалены.

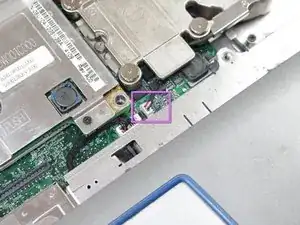

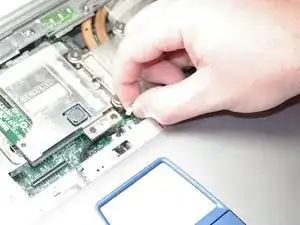

Отключите провод, соединяющий радиатор с материнской платой.

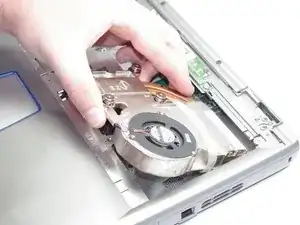

Сдвиньте радиатор в сторону от экрана и поднимите.
