Замена материнской платы HP Pavilion 15-ab165us

Переверните ноутбук так, чтобы нижняя крышка была обращена к Вам.

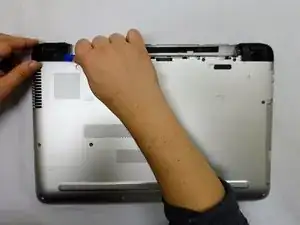

Сдвиньте два замка в положение «открыто» и извлеките аккумулятор.

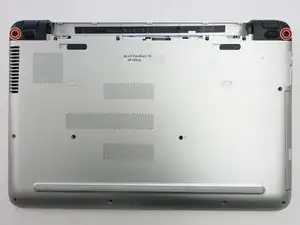

Удалите два винта 8 мм снизу с помощью отвертки Phillips #1.

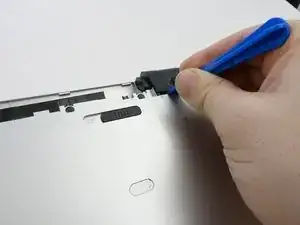

Используйте пластиковый инструмент для вскрытия, чтобы снять пластиковые ножки.

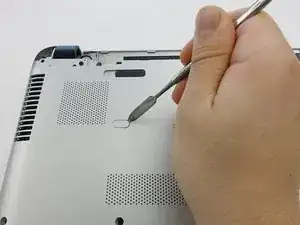

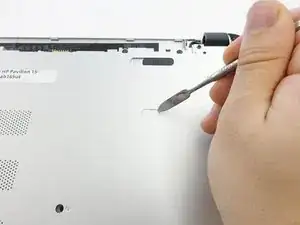

Снимите две пластиковые защёлки с помощью металлической лопатки.

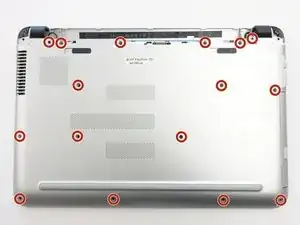

Удалите шестнадцать винтов 8 мм, которые удерживают нижнюю крышку, с помощью отвертки Phillips #1.

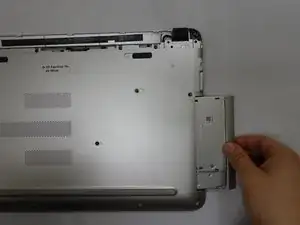

Вытащите оптический привод.

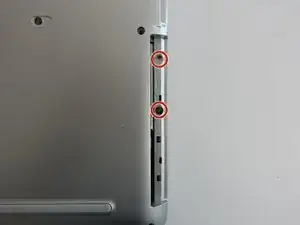

Удалите скрытые под оптическим приводом винты 3 мм с помощью отвертки Phillips #0.

Переверните ноутбук обратно.

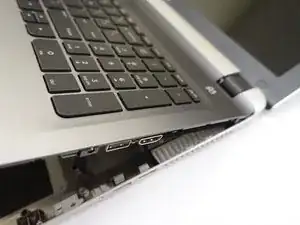

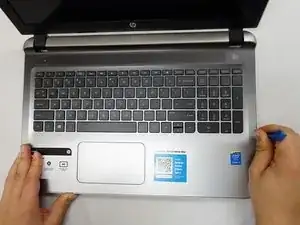

Используйте пластиковый инструмент для вскрытия, чтобы освободить защёлки, удерживающие секцию клавиатуры.

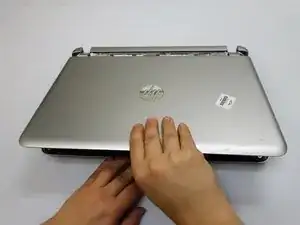

Закройте крышку экрана и поднимите секцию экрана и клавиатуры, отводя её от отсоединённой нижней крышки.

Жёсткий диск НЕ закреплён винтами на нижней стороне секции клавиатуры.

Найдите материнскую плату.

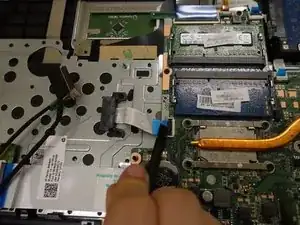

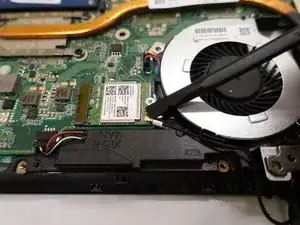

Отключите провод, подключенный к Wi‑Fi карте.

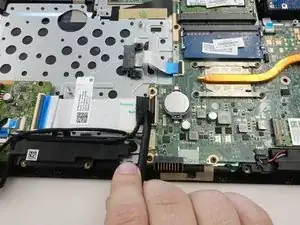

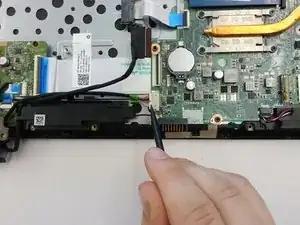

Отключите динамики.

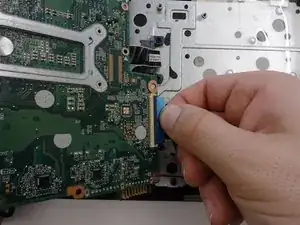

Разблокируйте и отключите кабели, подключенные к материнской плате и работающие с дисплеем.

Разблокируйте и извлеките кабель, подключённый к оптическому приводу.

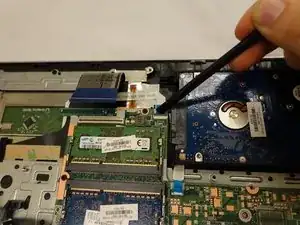

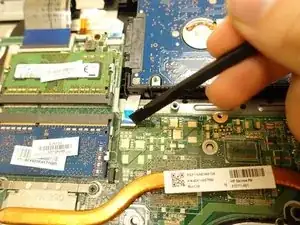

Разблокируйте и извлеките кабель, подключённый к жёсткому диску.

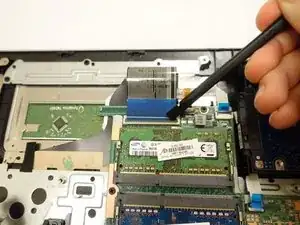

Разблокируйте и отключите кабели, подключённые к клавиатуре.

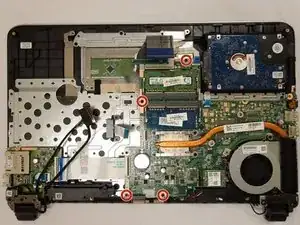

Удалите винты 4 мм, удерживающие материнскую плату, с помощью отвертки Phillips #1.

Удалите винты 4 мм, удерживающие материнскую плату, с помощью отвертки Phillips #1.

Отключите разъём вентилятора.

Поднимите и снимите вентилятор.

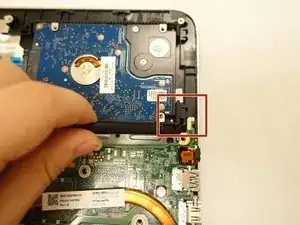

Освободите материнскую плату из зажима у основания отсека жёсткого диска.

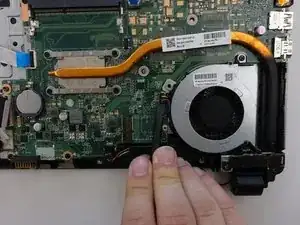

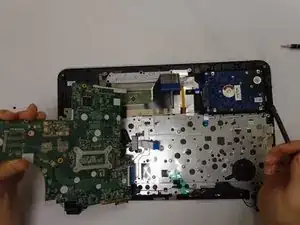

Поднимите материнскую плату и переверните её, чтобы получить доступ к кабелю на обратной стороне.

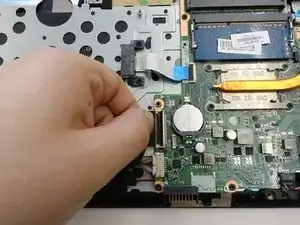

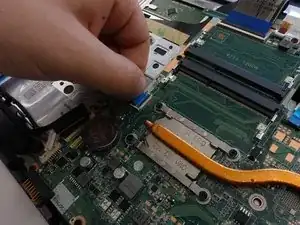

Разблокируйте и отключите кабель, подключённый к обратной стороне материнской платы.

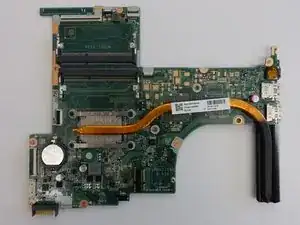

Выньте материнскую плату из корпуса.
