Замена вентилятора Asus K55VD

Полностью отключите устройство

Переверните устройство на заднюю крышку.

Используйте защёлки, чтобы освободить аккумулятор от разъёма.

Отвинтите два винта 1,5 мм в меньшей части нижней крышки крестовой отверткой PH#0.

После удаления винтов снимите меньшую крышку.

Отвинтите винты 1,5 мм, крепящие жёсткий диск, крестовой отверткой PH#0.

Извлеките жёсткий диск из отсека.

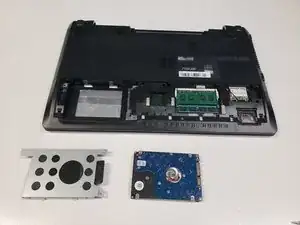

Снимите жёсткий диск с его корзины.

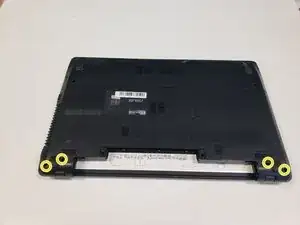

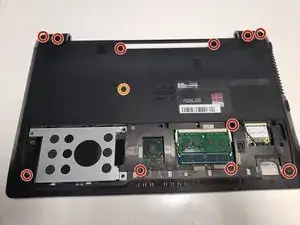

Отвинтите все 12 винтов с нижней крышки крестовой отверткой PH#0.

Четыре винта, ближайшие к петлям дисплея, длиннее.

Один винт в центре нижней крышки короче остальных.

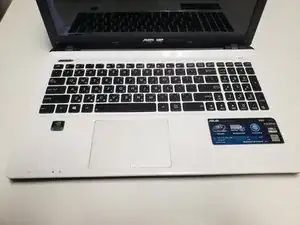

После снятия винтов ориентируйте устройство так, чтобы была видна клавиатура.

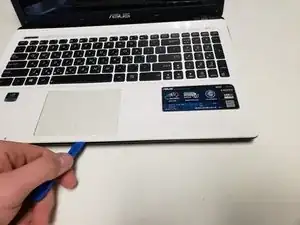

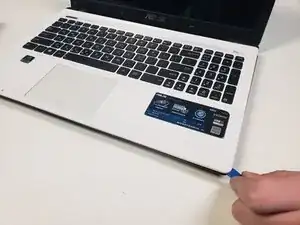

С помощью пластиковой лопатки отделите панель клавиатуры от остальной части ноутбука.

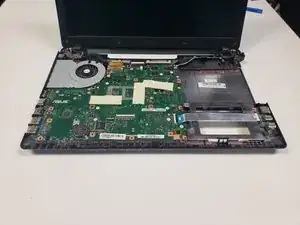

Прежде чем полностью снять панель клавиатуры, отсоедините три шлейфа, подключённые к клавиатуре.

Поднимите чёрную защёлку — шлейф выйдет.

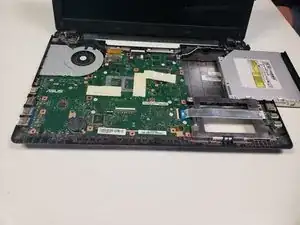

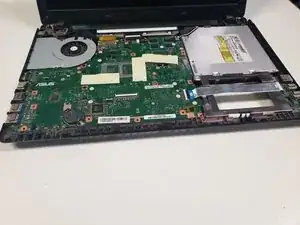

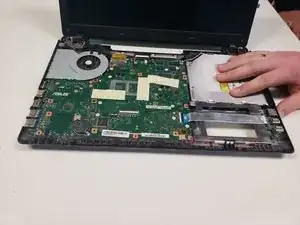

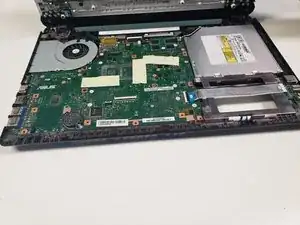

Извлеките оптический привод, сдвинув его наружу.

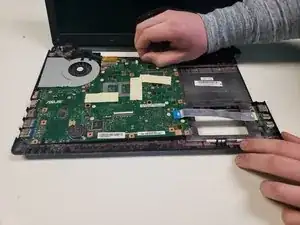

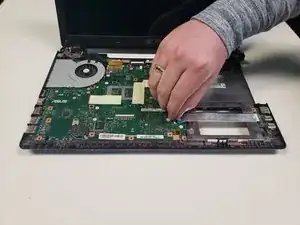

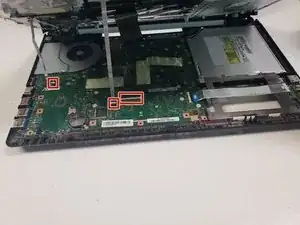

Теперь отсоедините два провода, показанные на фотографиях, потянув их от материнской платы.

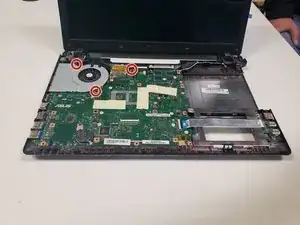

Отвинтите три винта, удерживающие материнскую плату и вентилятор, крестовой битой PH#0.

Винт в верхнем левом углу на первой фотографии легко ломается

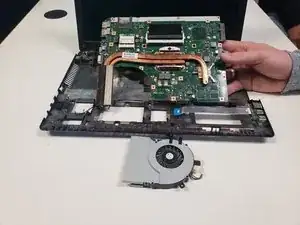

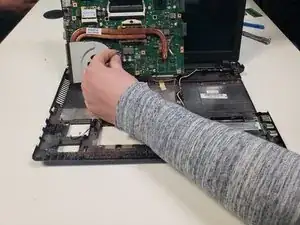

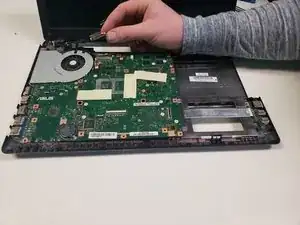

Поднимите всю материнскую плату и отключите нижние провода, подключенные к вентилятору.

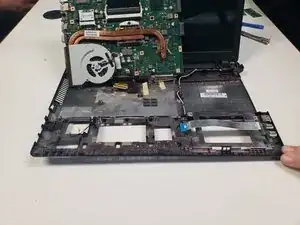

После отсоединения всех шлейфов вентилятор можно снять.
