Удаление Wi-Fi карты

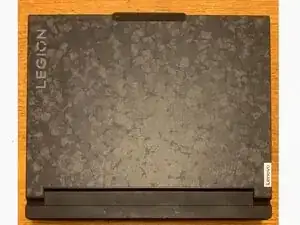

Переверните ноутбук, чтобы получить доступ к винтам на дне.

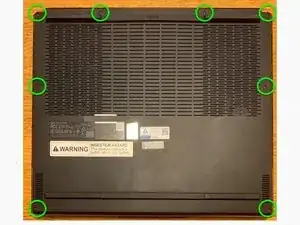

Удалите 8 черных винтов PH0 длиной 7 мм (M2 x L7).

Примечание: Почти все остальные винты для этого ноутбука являются винтами PH1, которые могут быть повреждены при использовании меньшей отвертки, но эти винты требуют отвертку Philips PH0.

Подденьте защелки и затем снимите нижнюю крышку. Начните с передней части (четыре защелки), затем боков (по три защелки с каждой стороны) и задней части (четыре защелки) - также есть одна защелка в середине корпуса.

Практически любые действия с компьютером будут безопаснее, если аккумулятор отключен, поэтому неплохо сделать это сейчас.

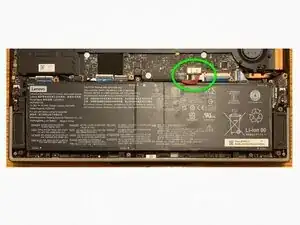

Отключите кабель аккумуляторной батареи от системной платы, используя ногти или поддеватель. Используйте ногти, чтобы потянуть разъем и отключить его. Не тяните за кабель. Он может быть очень тугим. Я использовал плоскую отвертку диаметром 3.5 мм, чтобы осторожно надавить на боковые пластиковые кромки вниз к аккумулятору. Не повредите компоненты на плате.

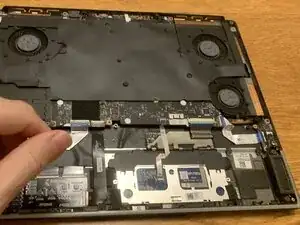

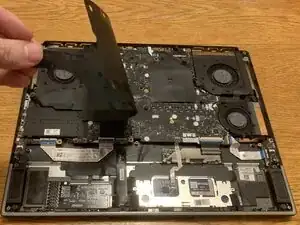

Снимите защиту системной платы.

Примечание: Сохраните защиту системной платы и повторно используйте её при сборке компьютера. Замените защиту системной платы только в случае повреждения.

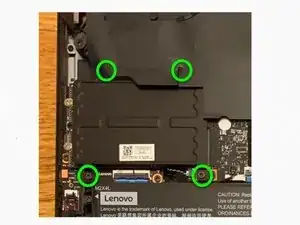

Удалите 4 черных винта PH1 (M2 x L4), а затем снимите экран SSD.

Примечание: Почти все винты для этого ноутбука являются винтами PH1, которые могут быть повреждены, если вы используете меньшую отвертку.

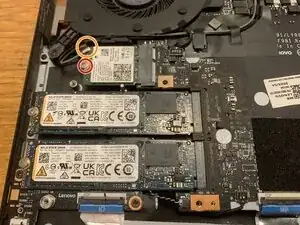

Отсоедините разъемы основных и вспомогательных антенн. Обратите внимание, какой цвет кабеля подключен к каждому контакту - на фотографированной плате серый кабель подключен к верхнему контакту (обозначен как "#1 Aux" с белым треугольником на Wi-Fi карте) и черный кабель подключен к нижнему контакту (обозначен как "#2 Main" с черным треугольником на Wi-Fi карте).

Удалите 1 серебряный винт PH1 длиной 2 мм (M2 x L2).

Примечание: Почти все винты для этого компьютера являются винтами PH1, которые могут быть повреждены,

Перевод руководства с ifixit.com
