Замена SSD в Lenovo Legion Slim 7 2021 (15ach6)
Если твердотельный накопитель (SSD) в вашем Lenovo Legion Slim 7 2021 (15ach6) заполнен или перестал работать, это руководство поможет вам заменить его. Этот ноутбук совместим с M.2 SSD.
Вы будете работать с внутренней электроникой ноутбука. Убедитесь, что рабочая зона чистая и вдали от незакрытых жидкостей. При необходимости заранее сделайте резервную копию содержимого текущего SSD для восстановления данных.
Шаг 1

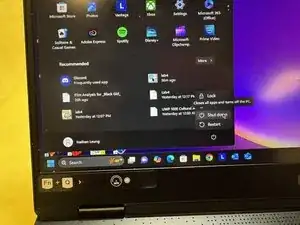

Выключите ноутбук и убедитесь, что он отключён от сети.
Шаг 2

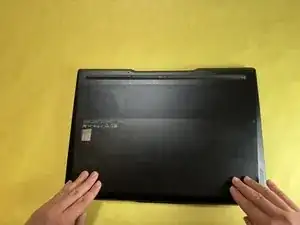

Положите ноутбук нижней крышкой вниз на ровную поверхность в чистой среде.

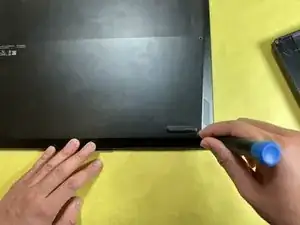

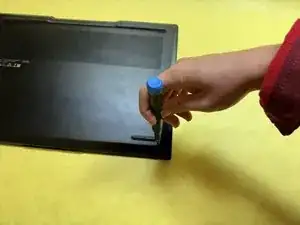

Удалите все 8 винтов M2 x L6, крепящих нижнюю крышку, крестовой отвёрткой Phillips #0.
Шаг 3

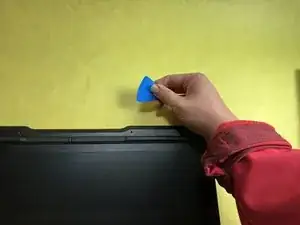

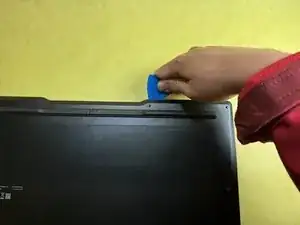

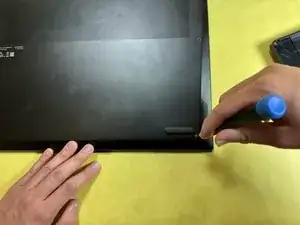

Вставьте медиатор (пик) между нижней крышкой и корпусом ноутбука.
Шаг 4

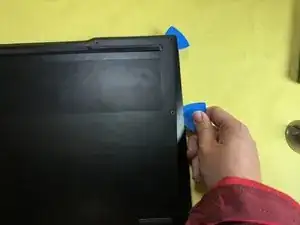

Проведите медиатором вдоль кромки, чтобы приподнять нижнюю крышку.
Вы услышите щелчки, когда фиксирующие защёлки освободятся.

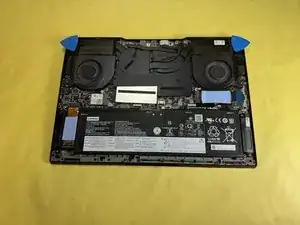

Вставьте столько медиаторов, сколько потребуется, чтобы крышка не защёлкнулась обратно.
Шаг 5

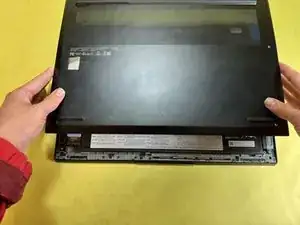

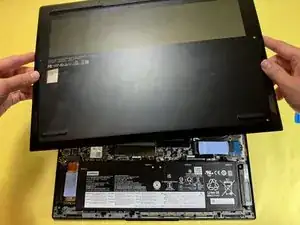

Когда нижняя крышка полностью освободится, поднимите её и снимите.
Шаг 6

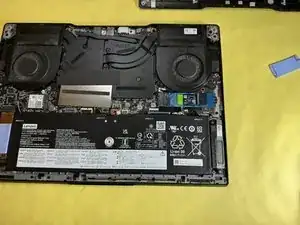

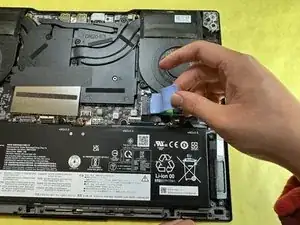

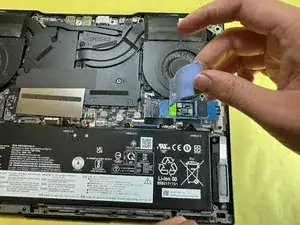

Снимите теплопроводящую прокладку, лежащую сверху SSD справа, и отложите её в сторону.
Шаг 7

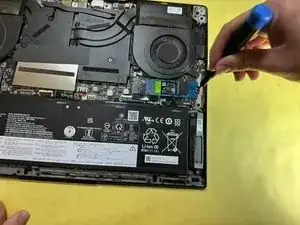

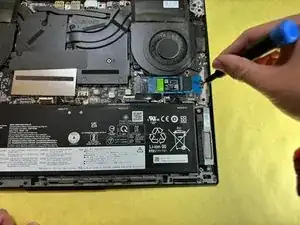

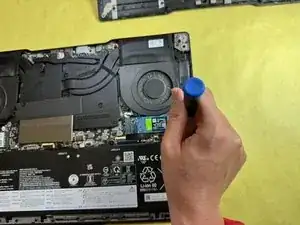

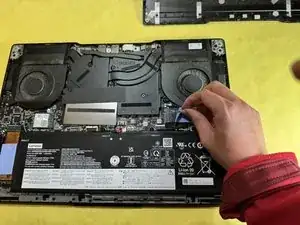

Отверткой Phillips #0 отвинтите винт M2 x L3.5, крепящий SSD.
Держите этот винт отдельно от остальных, чтобы избежать путаницы.
Шаг 8
Снимите пластиковую подставку для SSD из отверстия для винта и отложите её для последующей установки.

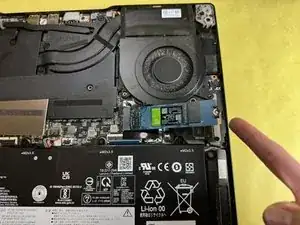

После удаления винта SSD поднимется под небольшим углом.
Шаг 9

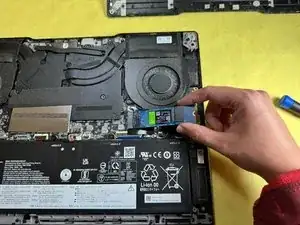

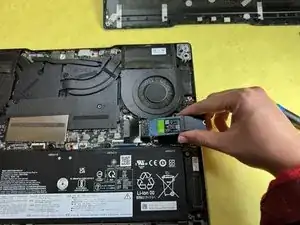

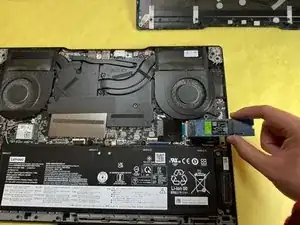

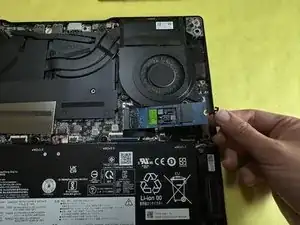

Возьмитесь за край SSD и потяните его от разъёма платы M.2, чтобы извлечь.
Шаг 10
Дальнейшие шаги руководства описывают обратную сборку.

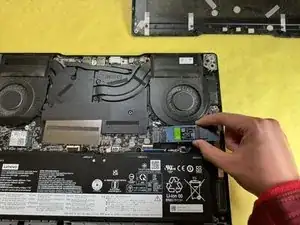

Возьмите новый SSD и вставьте его в слот M.2, совместив отверстия для винта.
Шаг 11
Установите пластиковую подставку для SSD в отверстие под винт для нового накопителя.
Шаг 12

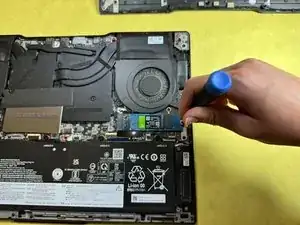

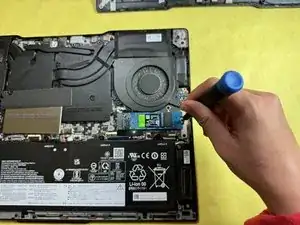

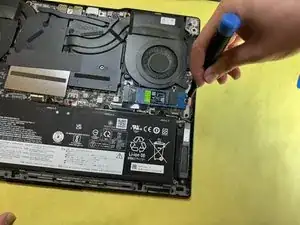

Завинтите винт M2 x L3.5, фиксирующий SSD, крестовой отвёрткой Phillips #0.
Шаг 13

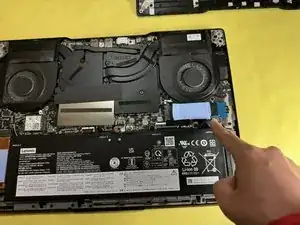

Возьмите теплопроводящую прокладку и уложите её поверх нового SSD, убедившись, что она прилипла к накопителю.
Шаг 14

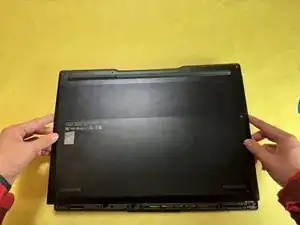

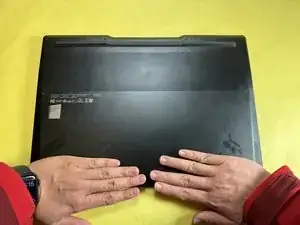

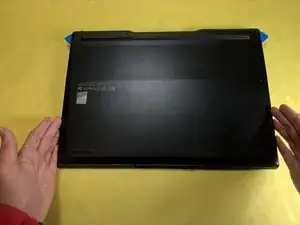

Возьмите нижнюю крышку и совместите её с корпусом ноутбука.
Шаг 15

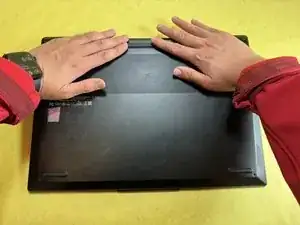

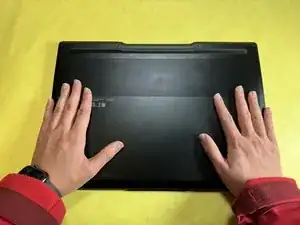

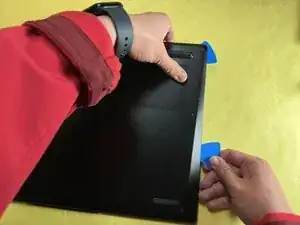

Приложите равномерное давление по краям, чтобы защёлки встали на место.
Шаг 16

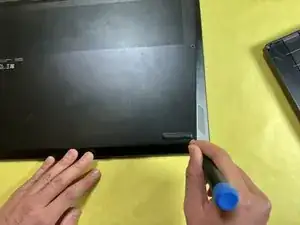

Завинтите все 8 винтов Phillips #0, фиксирующих нижнюю крышку.
Шаг 17
Включите ноутбук и откройте Проводник.
В разделе «Этот компьютер» убедитесь, что новый SSD отображается.
Заключение
Готово!
При необходимости вы можете восстановить резервную копию старого SSD на новом накопителе.
