Ремонт кабеля зарядного устройства Asus
Кабели в зарядных устройствах всегда ломаются в одном и том же месте. Они сгибаются, висят, складываются... поэтому через несколько лет они ломаются.
В случае этого зарядного устройства Asus разъём, подключающийся к ноутбуку, специфичен, поэтому при его поломке нужно покупать новый кабель. Они не взаимозаменяемы с другими ноутбуками — по крайней мере в моём доме — и кажется расточительным выбрасывать их.
Этот ремонт требует пайки. Вся работа, кроме вскрытия корпуса зарядного устройства, проста, если выполнять её внимательно. Выделите время, собрать инструменты и подготовьтесь к ремонту!
прочитайте все шаги перед началом и не стесняйтесь задавать любые вопросы!
Шаг 1
мультиметр
кусачки для проводов, бокорезы, плоскогубцы, нож
клейкая лента Gorilla
паяльные работы
паяльник, припой, термоусадочная трубка и "третья рука"
пробковый коврик
фен
Шаг 2
(1) используйте бокорезы, чтобы отрезать кабель в месте повреждения, чтобы вам было легче манипулировать корпусом

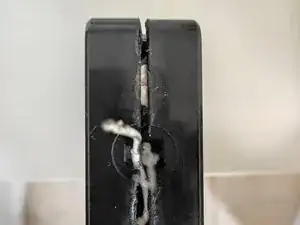

(2) используйте нож и немного спирта и разрежьте шов корпуса, пока не сможете полностью его раскрыть. (я не пробовал с нагревом, но это тоже может помочь)
этот шаг требует усилий и терпения. корпус склеен очень плотно.

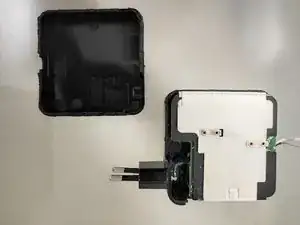

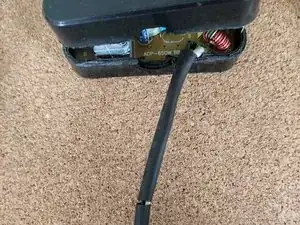

обращайте внимание на содержимое внутри (см. фото), чтобы ничего не повредить. хотя из-за тонкого металлического экрана это маловероятно, будьте осторожны. Несмотря на этот конструктивно неисправляемый дизайн, вы должны уметь собрать его обратно в рабочем состоянии
Шаг 3

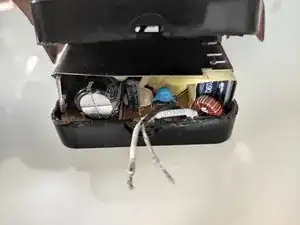

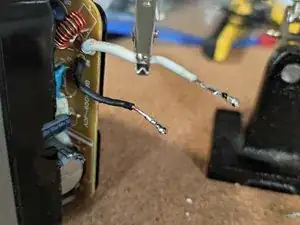

(3) используйте кусачки, чтобы снять изоляцию с концов проводов и оставить около 1–2 см оголённой меди.

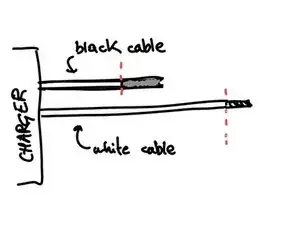

старайтесь создать асимметричную форму, чтобы при пайке не образовывалась выпуклость от наложения проводов
также нужно обрезать и подготовить другой конец кабеля, с разъёмом. Сделайте обратное тому, что мы сделали на конце зарядного устройства: на конце с разъёмом чёрный провод должен быть длиннее, а белый короче
Шаг 4

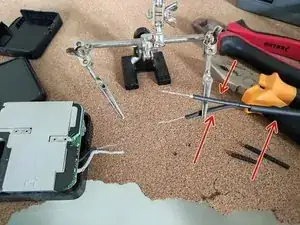

наденьте чёрную термоусадочную трубку, чтобы затем защитить места пайки от контакта
вам потребуется два размера, то есть два разных диаметра.
длина термоусадки должна быть немного больше оголённой части провода.
фиксация в "третьей руке" пригодится после того, как вы наденете трубки
Шаг 5

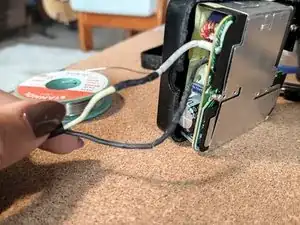

чтобы получить отличную пайку, лучше сначала залудить концы проводов.
очистите жало паяльника
подготовьте припой и протестируйте жало паяльника
нагрейте провод и подведите припой от конца провода к кончику
не перегревайте, иначе термоусадочная трубка может расплавиться
Шаг 6

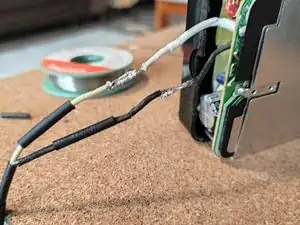

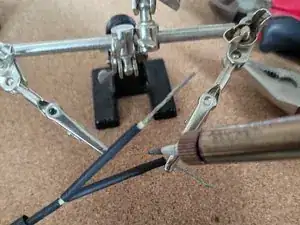

положите один провод поверх другого, зажмите "третьей рукой" и приложите паяльник. Ваши уже залуженные провода легко сольются.
проверьте каждую линию на целостность мультиметром
оден щуп мультиметра приложите к разъёму, другой — к месту пайки провода на плате
повторите для каждого провода.
Шаг 7

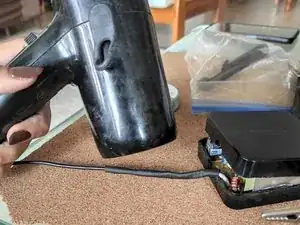

наденьте термоусадочную трубку на место пайки и нагрейте её феном
наденьте более широкую термоусадочную трубку поверх закрытого соединения, нагрейте феном, убедитесь, что нагревается вся поверхность трубки
Шаг 8

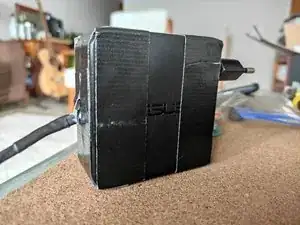

соберите корпус обратно и возьмите клейкую ленту Gorilla. Поскольку этот корпус не предназначен для ремонта, вам понадобится лента, чтобы удержать его на месте.

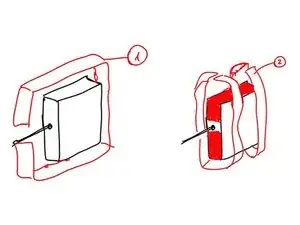

рекомендую сделать как показано на рисунке.
сначала обмотайте периметр, закрывая зазор
затем зафиксируйте их вместе
Шаг 9

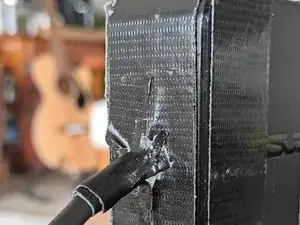

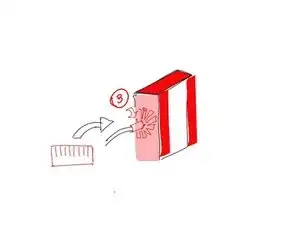

снова используйте клейкую ленту Gorilla, чтобы прикрепить кабель к корпусу, как показано на рисунке
отрежьте кусок ленты длиной примерно равной периметру кабеля
срежьте края, чтобы можно было приклеить её к плоской поверхности зарядного устройства
готово! Отличная работа!
