Acer Nitro 5 AN515-55-56GN Замена HDD
В этом руководстве показано, как заменить или установить HDD в Acer Nitro 5 AN515-55-56GN.
Перед вскрытием и обновлением ноутбука важно синхронизировать необходимые файлы в облако или на внешний носитель для резервного копирования данных, чтобы избежать их потери. Кроме того, перед началом этого ремонта или обновления выключите устройство и физически отключите ноутбук от питания, не ограничивайтесь только выключением.
HDD используется как традиционное устройство хранения данных для чтения и записи информации.
Цель установки HDD (жёсткого диска) — получить дополнительное место для хранения, особенно в период пандемии, когда людям приходится работать из дома и использовать ноутбук чаще обычного.
Шаг 1
Выключите ноутбук и отключите кабель питания.
Переверните ноутбук так, чтобы нижняя панель была сверху.

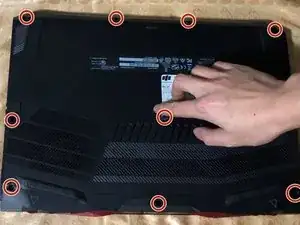

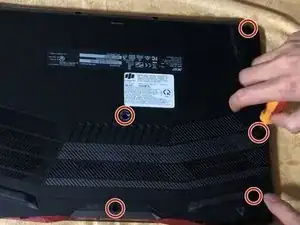

Используйте отвёртку Phillips #0, чтобы выкрутить десять винтов длиной 9 мм.
Шаг 2

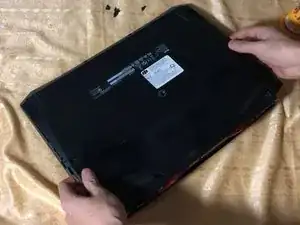

Используйте пальцы или инструмент для вскрытия, чтобы отделить нижнюю крышку по стыку.

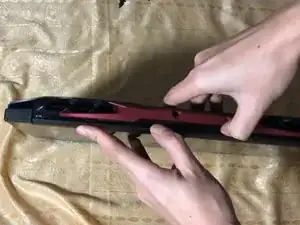

Аккуратно пройдитесь вокруг периметра, чтобы отщёлкнуть фиксаторы.

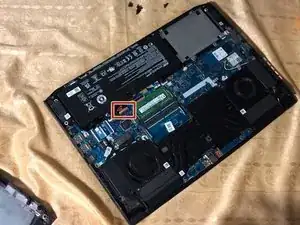

Снимите нижнюю крышку.
Шаг 3

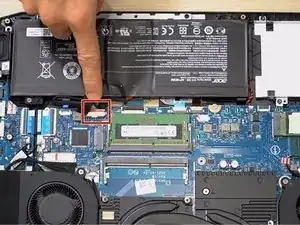

Отсоедините кабель батареи от разъёма, соединяющего батарею с материнской платой.
Убедитесь, что батарея ноутбука отключена, либо извлеките батарею перед установкой HDD.
Шаг 4

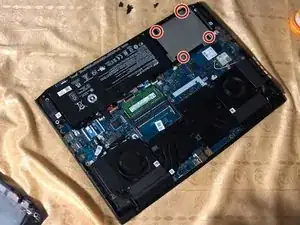

Используйте отвёртку Phillips #0, чтобы выкрутить четыре винта длиной 3 мм с крепления жёсткого диска.
Снимите крепление с устройства.
Шаг 5

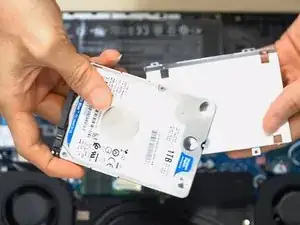

Поместите HDD ёмкостью 1 ТБ в крепление.

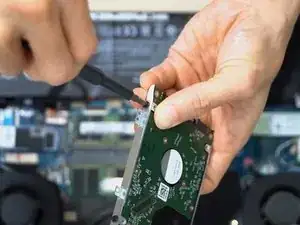

Используйте отвёртку Phillips #0, чтобы закрепить винты длиной 2 мм, удерживающие HDD в креплении.
Винты длиной 2 мм входят в комплект с новым HDD.
Шаг 6

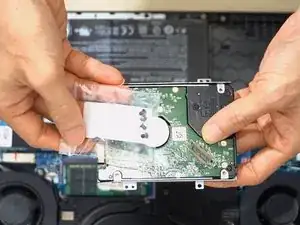

Подсоедините SATA-разъём к HDD.
Шаг 7

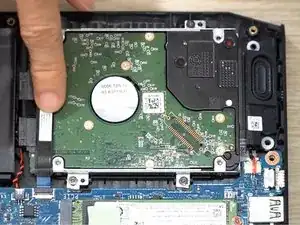

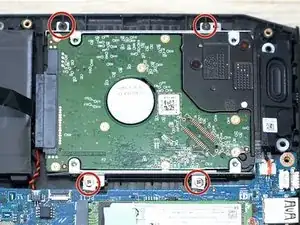

Вставьте HDD в гнездо на материнской плате.
Замените четыре винта длиной 3 мм с помощью отвёртки Phillips #0.
Шаг 8

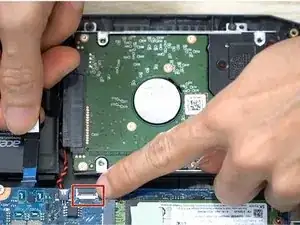

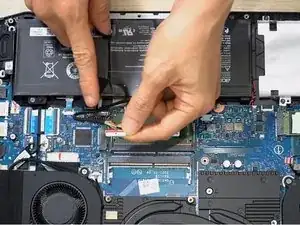

Вставьте кабель жёсткого диска в разъём на материнской плате.
Опустите чёрный фиксатор вниз, чтобы зафиксировать кабель.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Это все пошаговые инструкции по установке нового HDD в ноутбук Acer Nitro 5 (AN515-55-56GN)
Перевод руководства с ifixit.com
