Замена Wi-Fi карты Asus Vivobook K570UD-DS74
Для подавляющего большинства пользователей ноутбуков подключение к Wi-Fi является критически важным для доступа к интернету, и если Wi-Fi карта выходит из строя, многие считают свой ноутбук непригодным для использования. Этот гид проведет владельцев Asus Vivobook K570UD-DS74 через процесс замены неисправной Wi-Fi карты, чтобы вернуть жизнь их устройству.
Шаг 1

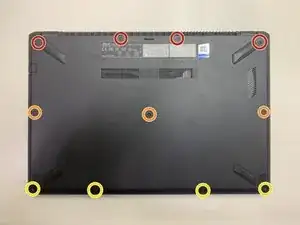

Удалите 11 винтов Philips #00 с нижней стороны устройства.
Четыре винта по 12мм.
Три винта по 10мм.
Четыре винта по 7мм.
Шаг 2

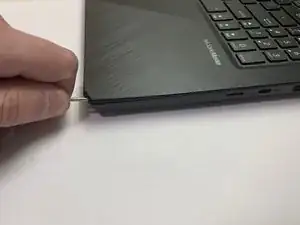

Открываете ноутбук и используете инструмент для открытия, чтобы отсоединить клавиатуру от корпуса ноутбука. Аккуратно поднимите клавиатуру, чтобы не повредить соединительные шлейфы.
Шаг 3

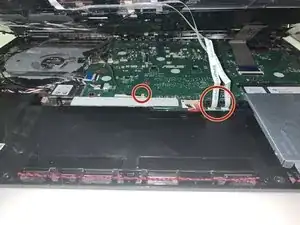

Аккуратно извлеките три шлейфа, расположенные спереди устройства.

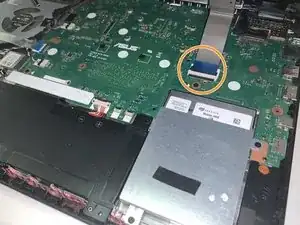

После отсоединения трех небольших кабелей клавиатуру можно поднять выше для удобного доступа к большому четвертому шлейфу.
Шаг 4

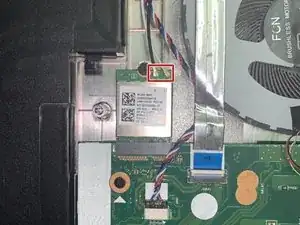

Ниже вентилятора расположена Wi-Fi карта. Отключите черные и белые антенны, прикладывая легкое усилие вверху.
Шаг 5

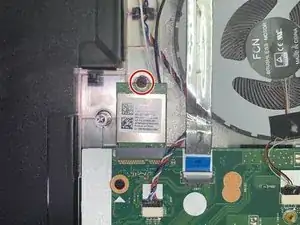

Удалите винт Philips #00 длиной 3мм, удерживающий карту на месте.
Шаг 6

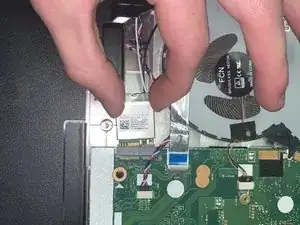

Аккуратно потяните карту в сторону, и она выйдет из своего гнезда. Теперь можно заменить Wi-Fi карту.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
