Замена экрана ASUS X540BA-BB61-CB
Используйте это руководство для замены треснувшего или неисправного экрана вашего ноутбука ASUS. Это руководство предназначено для модели: X540BA-BB61-CB
В этом руководстве вы будете работать с чувствительной электроникой, поэтому перед началом убедитесь, что у вас есть браслет для защиты от электростатического разряда, так как он предотвращает повреждение электроники. Если у вас его нет, вы можете заказать его из списка запчастей в этом руководстве!
Шаг 1

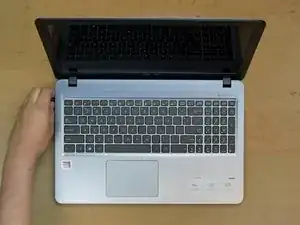

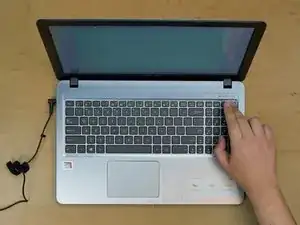

Выключите устройство и отсоедините его от зарядного устройства.
Шаг 2

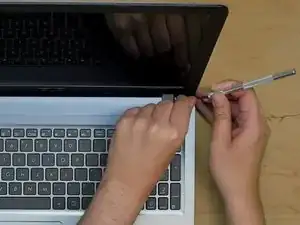

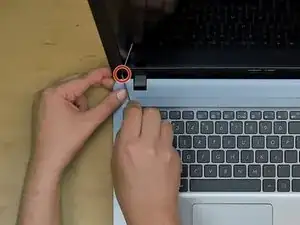

Используйте лопатку, чтобы удалить пластиковые накрытия на винтах в нижнем правом и левом углах экрана.
Уберите два винта Philips #2 (M2.5 x 4) мм с двух нижних углов под накрытиями.
Затем удалите рамку ободка с помощью лопатки.
Шаг 3

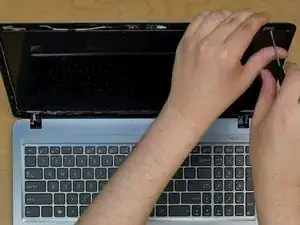

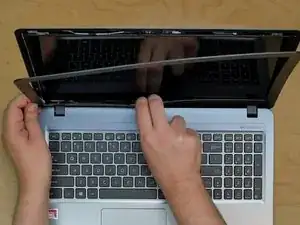

После удаления этих винтов аккуратно снимите ободок, начиная с внутреннего края и обходя его по периметру.
Будьте осторожны, снимая зажимы, и не дергайте ободок. Ободок гибкий, но может сломаться.
Шаг 4
Снимите заземляющую ленту, закрывающую винты в четырех углах экрана.
Используйте отвертку Philips #2, чтобы удалить четыре винта (M2 x 4) мм из четырех углов экрана, которые удерживают ЖК-панель на месте.
Шаг 5
Отклейте одну сторону ленты и уберите два нижних винта.

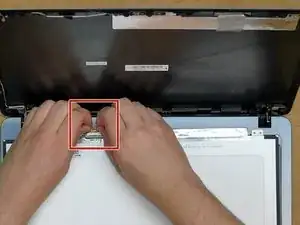

Важно помнить, что видеокабель закреплен прозрачной лентой.
Снимите ленту, аккуратно вытяните кабель и удалите ЖК-панель. Возьмите новую ЖК-панель и положите ее на клавиатуру.
Аккуратно вставьте разъем в гнездо, закрепленное прозрачной лентой, обеими руками.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
