Замена SSD в Eluktronics N850HK

Ноутбуки

Ноутбук Eluktronics N850HK оснащён M.2 PCIe SSD. SSD — это запоминающее устройство, используемое для хранения данных в ноутбуке. Извлечение SSD из ноутбука необходимо для проверки на повреждения или для замены карты. Замена SSD в ноутбуке может обеспечить большее объём хранилища и более высокие скорости чтения/записи.

Замена SSD в N850HK — простая операция, которую можно выполнить с помощью только отвёртки и аккуратных действий. В этом руководстве описывается замена SSD в этой модели ноутбука.

Перед началом ремонта выключите ноутбук и отключите его от сетевого адаптера. Для дополнительной меры предосторожности отключите или извлеките аккумулятор перед началом работы.

Шаг 1

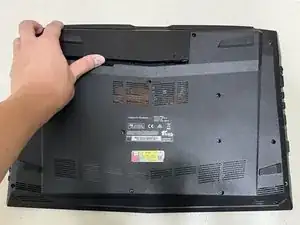

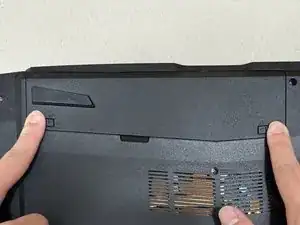

Сдвиньте оба фиксирующих переключателя внутрь, чтобы разблокировать аккумулятор от нижней панели.

Переключатель слева необходимо удерживать в этом положении.

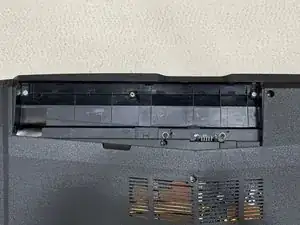

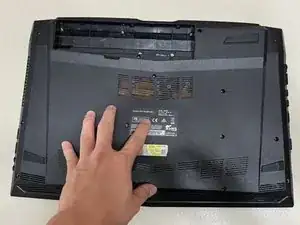

Извлеките аккумулятор из задней части ноутбука.

Шаг 2

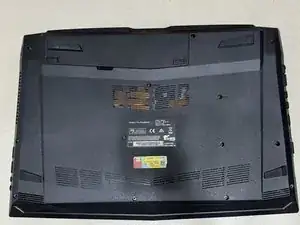

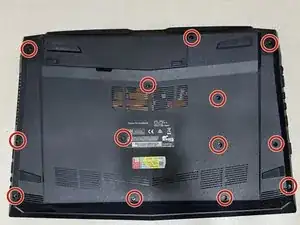

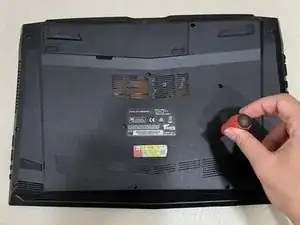

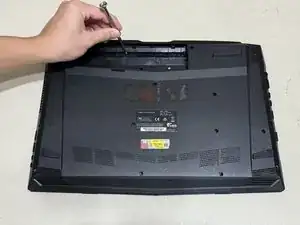

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить двенадцать винтов длиной 4 мм с нижней панели ноутбука.

Шаг 3

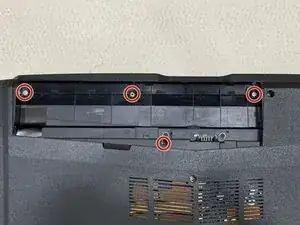

Используйте крестовую отвёртку Phillips #00, чтобы убрать четыре винта длиной 3 мм, расположенные под местом, где обычно располагается аккумулятор.

Не удаляйте два дополнительных винта рядом с нижним винтом. Они подсоединены к материнской плате и удалять их не нужно.

Шаг 4

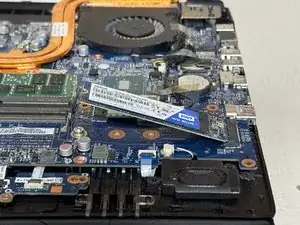

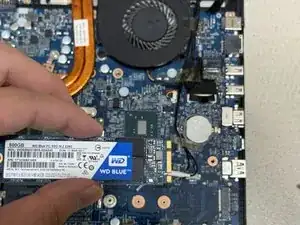

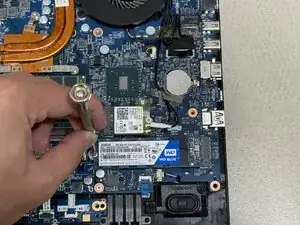

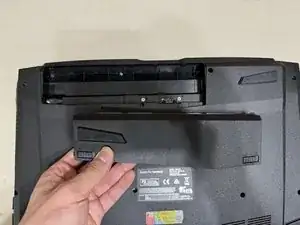

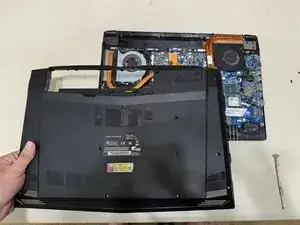

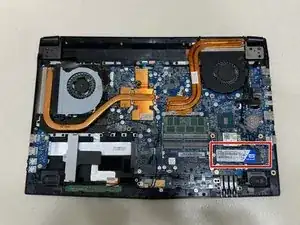

Поднимите заднюю крышку и найдите SSD в нижнем правом углу.

Хотя вероятность повреждения невелика, важно учитывать статическое электричество в окружающей среде при работе с материнской платой. Заземлитесь или используйте антистатический браслет.
