Ремонт аккумулятора ноутбука — замена элементов Li-Ion
Мы обнаружим неработающие элементы в аккумуляторной батарее и заменим их.
Внимание — данный процесс является экспериментальным, элементы Li-Ion представляют опасность возгорания, взрыва и ожогов. Это руководство предназначено исключительно в образовательных целях и не должно воспроизводиться без соблюдения мер безопасности. Обязательно используйте соответствующие средства индивидуальной защиты и работайте в подходящих условиях.
Шаг 1
Осторожно: Литий-ионные аккумуляторы могут загореться или взорваться при повреждении или коротком замыкании — особенно в заряженном состоянии. Следите за тем, чтобы не деформировать их и не замыкать щупами.
Аккумуляторная батарея работает за счёт соединения отдельных элементов параллельно или последовательно. Каждый элемент имеет номинальное напряжение и ёмкость, а их комбинация определяет общие напряжение и ёмкость батареи.

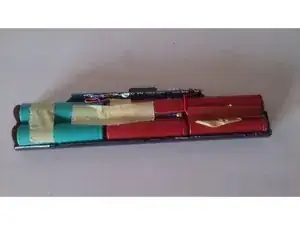

В данном случае используется батарея 3s2p. Это означает, что три блока по два параллельно соединённых элемента соединены последовательно.
Левый блок, похоже, неисправен — мой мультиметр показывает постоянное напряжение 0 В.

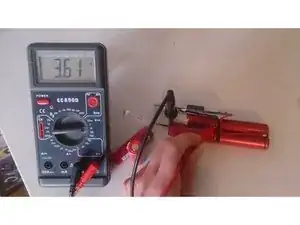

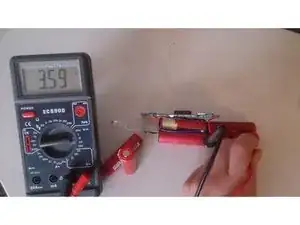

Две другие пары показывают примерно 3,6 В, что означает, что они работоспособны. Отлично!
Я не стал проверять отдельные элементы в двух рабочих блоках по одной причине. Аккумулятор хранился несколько месяцев — если бы в блоке один из элементов вышел из строя, другой (исправный) постепенно разрядился бы через него, пока тоже не перестал работать (такое, вероятно, произошло в неработающем блоке).
Шаг 2

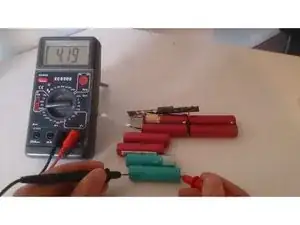

Здесь у меня два использованных элемента 18650 из другой неработающей батареи. Они всё ещё заряжены, но я не беспокоюсь — электроника батареи выровняет уровни заряда позже.
После этого шага соберите батарею заново, и всё должно работать нормально.
Помните, что это временное решение, и отремонтированную аккумуляторную батарею следует считать НЕБЕЗОПАСНОЙ
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
