Замена вентилятора системы охлаждения Acer Aspire E1-470P-6659

Выключите ноутбук и отключите все кабели устройств.

Переверните ноутбук так, чтобы нижняя часть была обращена к вам.

Используйте палец или лопатку, чтобы потянуть фиксатор разъёма батареи.

Снимите батарею с ноутбука.

Выверните девятнадцать винтов на задней панели, используя крестовую отвертку Phillips #0.

Проведите пластиковым инструментом для открытия от одного угла к другому вдоль кромки.

Аккуратно отделите панель клавиатуры.

Поднимайте клавиатуру медленно, но не поднимайте полностью, так как к ней подключены ленточные шлейфы.

Отключите два ленточных шлейфа от платы клавиатурного блока от материнской платы.

Чтобы освободить маленький ленточный шлейф, используйте лопатку или пальцы, чтобы перевернуть серую защёлку по краю.

Чтобы освободить больший ленточный шлейф, используйте лопатку или шлицевой инструмент, чтобы сдвинуть белый пластиковый зажим вперёд.

Поднимите фикcатор рядом с жёстким диском.

Отключите часть ленточного шлейфа, которая перекрывает жёсткий диск.

Обращайтесь с ленточным шлейфом осторожно. Не повредите металлические контакты.

При повторном подключении шлейфа после замены жёсткого диска ориентируйте синюю сторону с этикеткой вверх. Убедитесь, что чёрная линия рядом с наклейкой не перекошена, чтобы шлейф был натянут.

Выверните винт крепления жёсткого диска крестовой отверткой Phillips #0.

Аккуратно выньте жёсткий диск. Учтите, что он подключён к адаптеру.

Осторожно снимите адаптер, потянув за оба конца одновременно, чтобы отделить его от жёсткого диска.

Выверните дополнительные винты, расположенные на материнской плате.

Снимите зелёную Wi‑Fi карту с материнской платы.

Используйте лопатку, чтобы отключить вентилятор от материнской платы и от корпуса ноутбука.

Отключите кабель, подключённый к материнской плате.

Аккуратно приподнимите и извлеките материнскую плату из ноутбука.

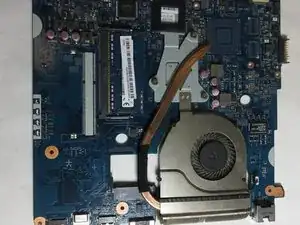

Переверните узел материнской платы с вентилятором.

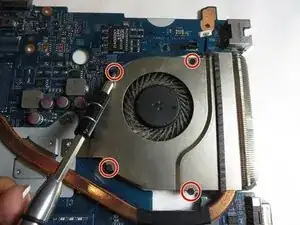

Выверните четыре винта крестовой отверткой Phillips #000.

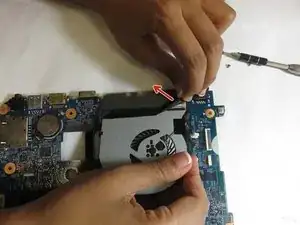

Переверните материнскую плату и аккуратно снимите ленту, удерживающую вентилятор.

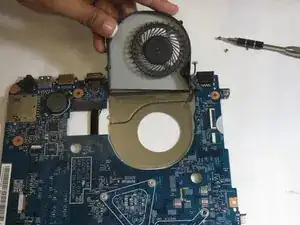

Используйте лопатку, чтобы отделить верхнюю часть вентилятора от основания вентилятора.

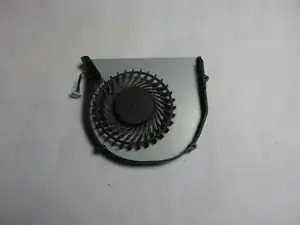

Снимите компонент вентилятора охлаждения с ленты и с материнской платы.
