Снятие задней панели Brother XR-40
На этом шаге мы будем снимать задний корпус швейной машины. Это необходимо для доступа к внутренним компонентам машины.
Шаг 1
Поместите машину на прочную поверхность.

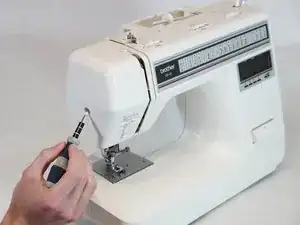

Удалите винт с крестообразным шлицем Phillips #2 длиной 14 мм, удерживающий крышку передней панели.
Шаг 2

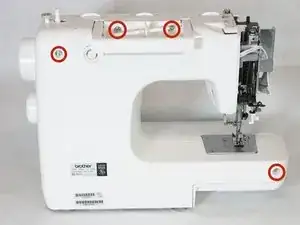

Удалите два винта с крестообразным шлицем Phillips #2 длиной 14 мм и два винта с крестообразным шлицем Phillips #2 длиной 22 мм, которые крепят задний корпус.
Шаг 3
Положите машину на бок.

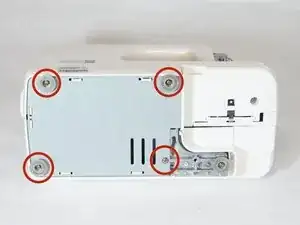

Удалите четыре винта с крестообразным шлицем Phillips #2 длиной 10 мм, которые удерживают нижнюю панель.
Ножки снимутся вместе с винтами.
Шаг 4

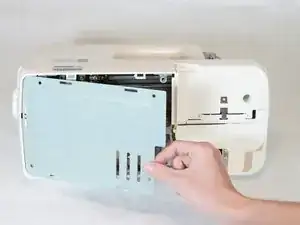

Снимите нижнюю панель.
Шаг 5
Установите машину в вертикальное положение.

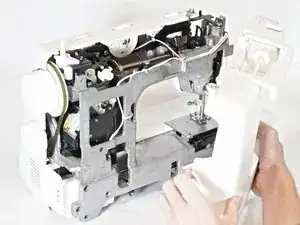

Снимите задний корпус.
Возможно, потребуется покачивать панель и тянуть одновременно.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
