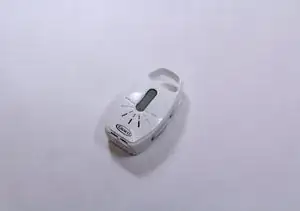

Замена вибратора в родительском блоке Graco Secure Coverage
Используйте это руководство для замены вибратора на цифровом видеоняне Graco Secure Coverage в родительском блоке.
Замена вибратора включает в себя замену самого вибратора и батареи.
Шаг 1

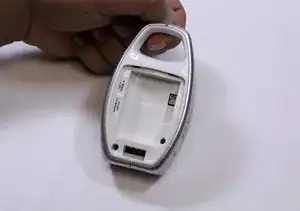

С помощью пластиковой лопатки подденьте и снимите крышку отсека батареи.
Шаг 2
Достаньте батарею, удерживая устройство одной рукой и аккуратно вынимая батарею другой рукой.
Убедитесь, что вы отключили провод батареи перед тем, как извлечь батарею.
Шаг 3

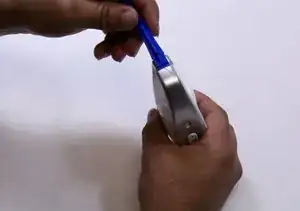

На задней крышке устройства расположены два винта. Для того, что отмечен синей меткой, потребуется либо удлинённая отвертка, либо лёгкое давление обычной отвертки.
Удалите два винта Phillips #1 длиной 9 мм из задней крышки устройства.
Если винт не откручивается при слабом давлении, не применяйте сильное давление. Это может повредить корпус устройства. Используйте удлинённую отвертку.
Шаг 4
С помощью пластиковой лопатки подденьте серые боковые панели с обеих сторон устройства.
Действуйте медленно и прикладывайте постоянное усилие, чтобы не сломать и не повредить другие пластиковые детали.
Во время снятия серых панелей удерживайте устройство другой рукой, чтобы снять панели.
Шаг 5

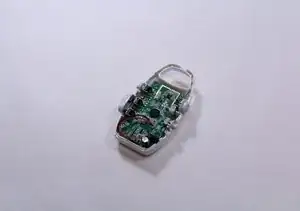

Подденьте кромки корпуса, чтобы отделить переднюю панель от задней крышки.
Во время поддевания кромок удерживайте устройство одной рукой и разделяйте панели поочерёдно.
Убедитесь, что вы применяете постоянное усилие, и кнопки полностью отщёлкнуты.
Шаг 6
Удалите винт Phillips #1 длиной 7 мм с материнской платы.
Положите винт в безопасное место.
Шаг 7

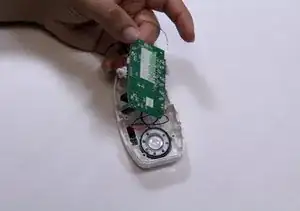

Аккуратно поднимите материнскую плату.
С помощью пластиковой лопатки подденьте и снимите модуль вибратора.
Шаг 8
Отпаять вибратор от материнской платы.
На материнской плате много выводов; убедитесь, что вы отсоединяете именно те выводы, которые подключены к проводам вибратора.
Замените вибратор.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
