Замена экрана монитора Infant Optics DXR-5

Перед началом убедитесь, что портативный монитор выключен и отключён от питания.

Храните винты в безопасном месте, чтобы не потерять их.

Винты маленькие и могут представлять опасность удушья для маленьких детей.

Шаг 1

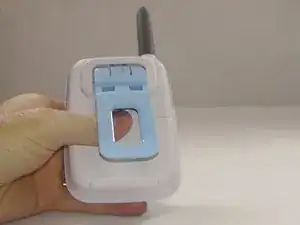

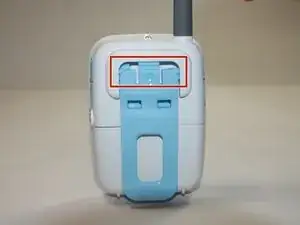

Нажмите на синюю защёлку с задней стороны и сдвиньте её вниз.

На второй фотографии в верхней части синей защёлки видна небольшая щель.

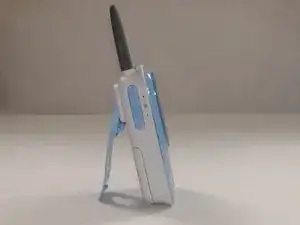

Оттяните синюю защёлку от корпуса портативного монитора.

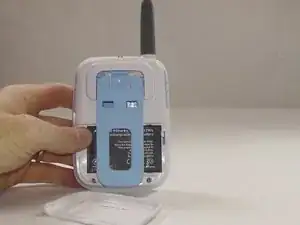

Снимите заднюю белую панель, сдвинув её, как показано.

Извлеките аккумулятор, нажав на правую сторону, затем потянув аккумулятор вверх и вынув его из корпуса портативного монитора.

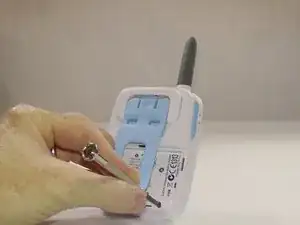

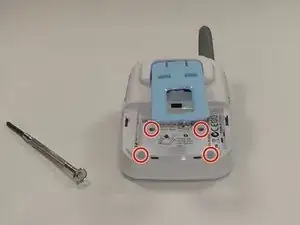

Отверткой Phillips #2 удалите четыре винта Phillips длиной 6,0 мм, расположенные на задней панели портативного монитора.

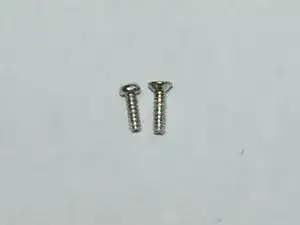

Используются два типа винтов. При сборке убедитесь, что винты возвращены в соответствующие отверстия.

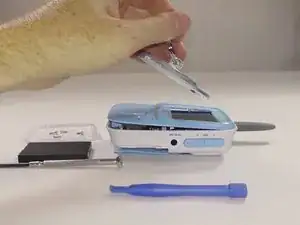

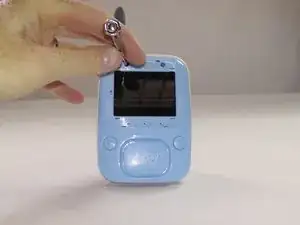

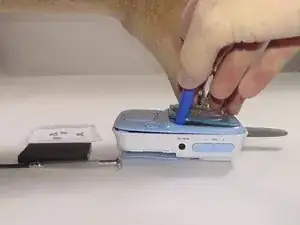

Осторожно снимите прозрачную лицевую панель спереди портативного монитора, используя пластиковую лопатку и присоску.

Перед приложением давления к лицевой панели нагрейте клей по краю панели, чтобы ослабить адгезию.

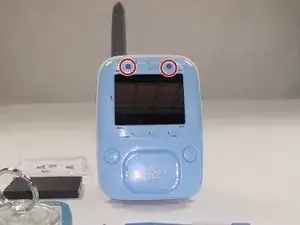

Отверткой Phillips #2 удалите два винта Phillips длиной 6,0 мм, которые открываются после снятия лицевой панели.

Аккуратно просверлите пластиковые стойки, соединяющие плату с лицевой панелью.

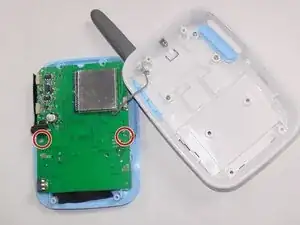

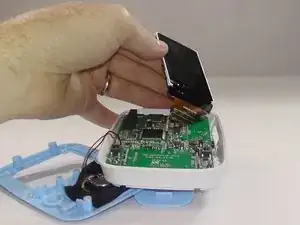

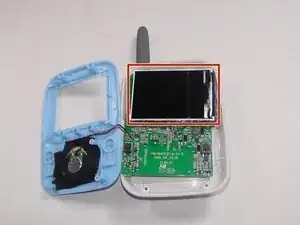

Осторожно откройте портативный монитор и отведите экран (выделен красным) в сторону.

Снимите экран портативного монитора с платы, аккуратно оттягивая его в месте приклеивания к плате.

Для сборки устройства выполните эти действия в обратном порядке.
