Замена материнской платы камеры Infant Optics DXR-8

Разместите камеру так, чтобы нижняя часть была обращена к вам.

Используя пластиковый инструмент для открытия, снимите все четыре резиновые заглушки с нижней части камеры.

Снимите четыре винта 4 мм под резиновыми заглушками с помощью отвертки Phillips #00.

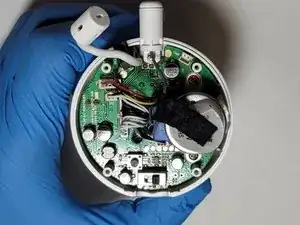

Откройте нижнюю часть камеры, чтобы открыть плату и динамик.

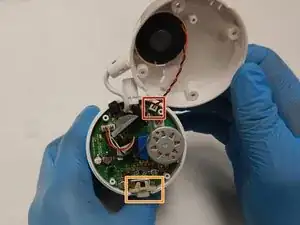

Отключите провод динамика и отложите монтажную пластину в сторону.

Снимите светло-коричневый переключатель питания.

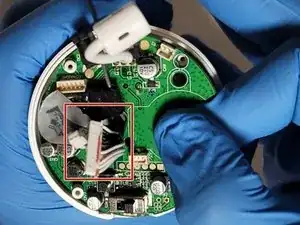

Используя пинцет с тонкими наконечниками, отключите четыре электрических разъема на поверхности платы.

Разъемы закреплены клеем, который может потребовать осторожного соскребания.

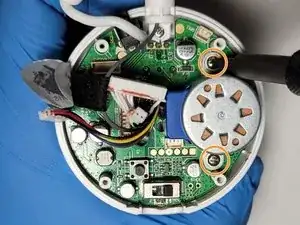

С помощью отвертки Phillips #00 снимите по два винта 5 мм с каждой стороны моторчика.

Поднимите мотор с платы и отложите в сторону.

С помощью отвертки Phillips #00 снимите винт 6 мм с корпуса антенны.

Поднимите плату с четырех направляющих штифтов. Избегайте чрезмерного подъема одной стороны, так как она соскальзывает по штифтам для плавного извлечения.

Протяните разъемы через щель в центре платы.

С помощью отвертки Phillips #00 снимите четыре винта 6 мм в шестерне. Обратите внимание на положение выступа на шестерне при сборке.

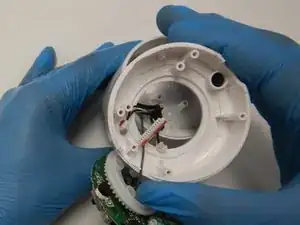

Протяните электрические разъемы через центральное отверстие шестерни и корпуса основания.

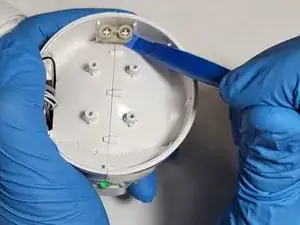

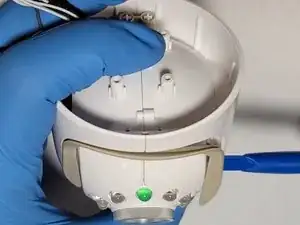

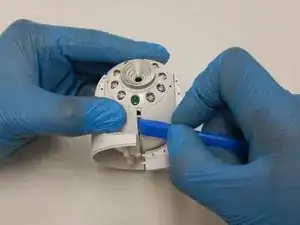

Используя пластиковый инструмент для открытия, отожмите светло-коричневый соединитель корпуса и лицевую панель.

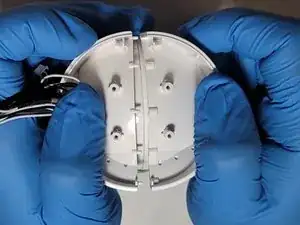

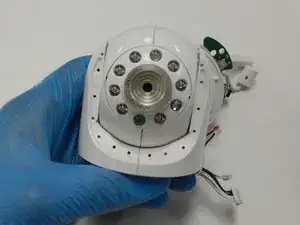

Осторожно, но решительно расщепите корпус камеры. При необходимости используйте пластиковый инструмент для открытия, чтобы помочь разъединить корпус.

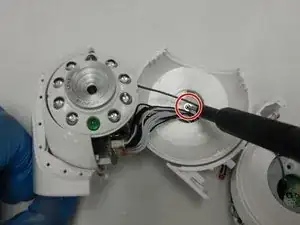

С помощью отвертки Phillips #000 снимите винт 7,5 мм, крепящий левую ножку камеры к корпусу.

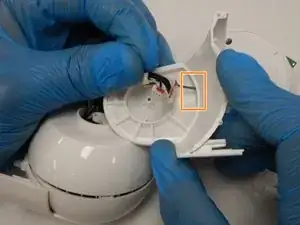

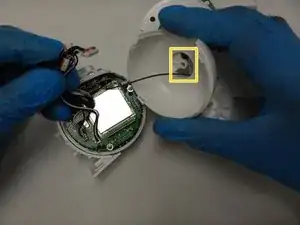

Протяните электрические разъемы через отверстие в ножке корпуса.

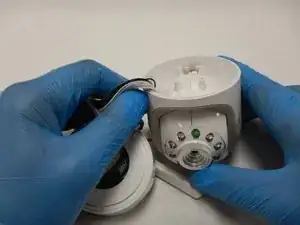

Протяните электрические разъемы через отверстие в корпусе камеры.

Попытка вытащить провода без разъединения двух частей может повредить разъемы.

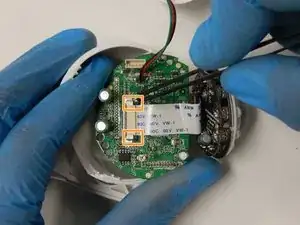

Используя пинцет с тонкими наконечниками, отключите три электрических разъема от материнской платы камеры.

Разъемы закреплены клеем, который может потребовать осторожного соскребания.

С помощью отвертки Phillips #000 снимите два винта 5 мм, удерживающие материнскую плату камеры.

Поднимите материнскую плату камеры с направляющих штифтов.

Используя пинцет с тонкими наконечниками, отключите электрический разъем мотора поворота от материнской платы камеры.

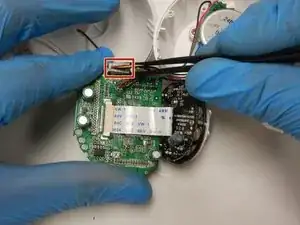

Аккуратно разблокируйте черные фиксаторы ленточного кабеля, чтобы освободить ленточный кабель камеры. При необходимости используйте пинцет с тонкими наконечниками.

С помощью паяльника и оплетки для удаления припоя отпаять три провода конечных выключателей от материнской платы камеры.

Переверните плату.

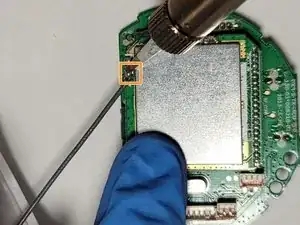

С помощью паяльника и оплетки для удаления припоя отпаять антенну от материнской платы камеры.

Для получения дополнительной информации о пайке и удалении припоя посетите руководство Как паять и удалять припой.

Будьте осторожны при работе с паяльником. Рядом с местами подключения проводов смонтировано множество мелких компонентов, которые могут быть повреждены горячим жалом.
