Замена объектива камеры Infant Optics DXR-5

Перед началом работы убедитесь, что модуль камеры отключён от питания.

Храните винты в надёжном месте, чтобы не потерять их.

Винты мелкие и могут представлять опасность удушья для маленьких детей.

Шаг 1

Отверткой Phillips #2 удалите четыре винта Phillips 6,0 мм с задней части корпуса камеры.

Поднимите две бежевые защёлки слева и справа от ленты, подключённой к камере.

Аккуратно выньте ленту прямо из разъёма камеры.

Снимите переднюю панель корпуса камеры, аккуратно оттягивая её.

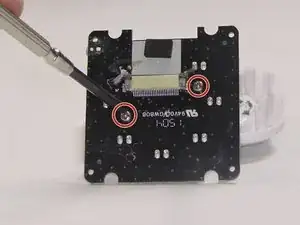

Отверткой Phillips #2 удалите два винта Phillips 6,0 мм, которые крепят объектив камеры.

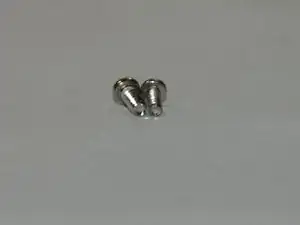

Эти два винта имеют другую резьбу, чем четыре винта, фиксирующие корпус модуля камеры.

Для сборки устройства выполните эти действия в обратном порядке.
