Замена камеры Infant Optics DXR-5

Перед началом руководства убедитесь, что блок камеры отключён от питания.

Фиксируйте винты, чтобы не потерять их.

Винты маленькие и могут представлять опасность удушья для маленьких детей.

Шаг 1

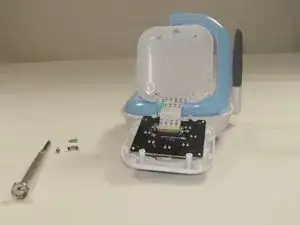

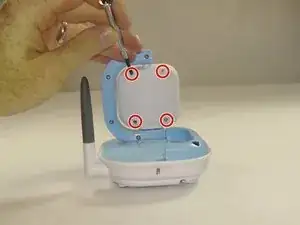

Используя крестовую отвёртку Phillips #2, выньте четыре крестовых винта длиной 6,0 мм с задней стороны блока камеры.

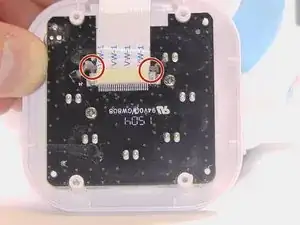

Поднимите два бежевых защёлки слева и справа от шлейфа, подключённого к камере.

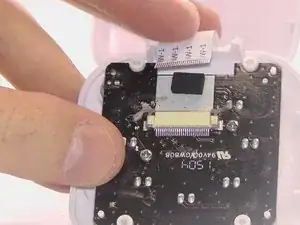

Аккуратно выньте шлейф прямо из разъёма камеры.

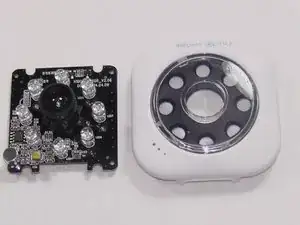

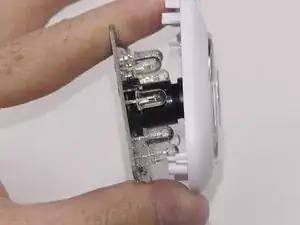

Снимите переднюю панель блока камеры, аккуратно оттянув её.

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
