Замена материнской платы Infant Optics DXR-5
Вам потребуются навыки работы с паяльной станцией. Для получения дополнительной информации о пайке посетите: Soldering Skills
Берегитесь проводов. Не тяните и не дергайте их с излишней силой.
Убедитесь, что ручной монитор выключен и отключён от сети перед началом выполнения руководства.
Закрепляйте винты, чтобы не потерять их.
Винты маленькие и могут представлять опасность удушья для маленьких детей.
Шаг 1
Нажмите на синюю защёлку на тыльной стороне и сдвиньте её вниз.
На втором изображении сверху видна небольшая щель у синей защёлки.
Шаг 2
Оттяните синюю защёлку от корпуса ручного монитора.
Шаг 3
Сдвиньте заднюю белую панель, как показано.
Шаг 4
Снимите аккумулятор, нажав справа, затем потянув аккумулятор вверх и вытащив его из корпуса ручного монитора.
Шаг 5
Выверните четыре 6,0 мм крестовые винта на задней части ручного монитора с помощью крестовой отвертки №2.
Существуют два типа винтов. При обратной сборке обязательно возвращайте винты в соответствующие отверстия.
Шаг 6
Аккуратно снимите прозрачную переднюю панель ручного монитора с помощью пластикового лопаточника и присоски.
Перед тем как прикладывать давление к панели, используйте источник тепла, чтобы ослабить клей по краю панели.
Шаг 7
С помощью крестовой отвертки №2 выверните два 6,0 мм крестовых винта, которые открываются после снятия передней панели.
Шаг 8
Аккуратно просверлите пластиковые стойки, соединяющие материнскую плату с передней панелью.
Шаг 9
Осторожно откройте ручной монитор и откиньте экран (выделен красным) в сторону.
Шаг 10
Снимите экран ручного монитора с материнской платы, аккуратно отделяя место, где он приклеен к материнской плате.
Шаг 11

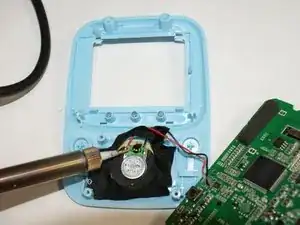

С помощью паяльника удалите провода от динамика на передней панели ручного монитора.
Провода должны быть возвращены в правильном порядке.
Шаг 12

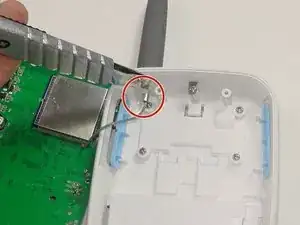

Удалите клей вокруг антенного провода.
Снимите антенный провод с задней панели ручного монитора.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
