Замена светодиода в блоке для новорожденных Graco Secure Coverage
Используйте данное руководство для замены светодиода в вашем цифровом детском мониторе Graco Secure Coverage для блока для новорожденных.
Замена светодиода включает в себя замену светодиода и батареи.
Шаг 1

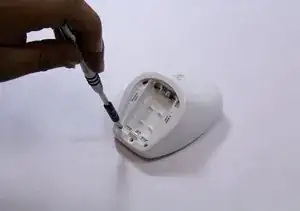

Удалите винт размером 9 мм с крышки батареи блока для новорожденных с помощью отвертки Phillips #1.
Шаг 2

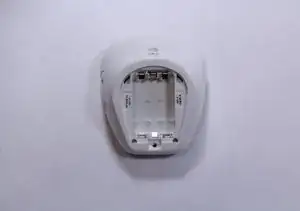

Используя пластиковый инструмент для открытия, осторожно подденьте и удалите крышку батареи.
Извлеките батареи с помощью пластикового инструмента для открытия.
Замените батареи.
Шаг 3
Удалите два винта размером 9 мм Phillips #1 с задней панели устройства.
Положите винты в надежное место.
Шаг 4

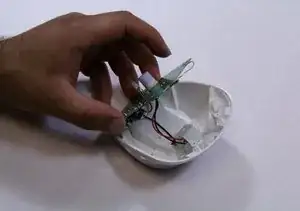

Держите нижнюю часть устройства одной рукой и потяните вниз, чтобы разделить переднюю и заднюю панели.

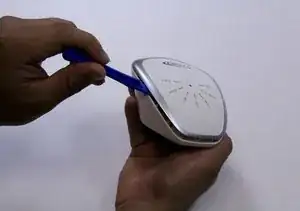

Держите устройство одной рукой, с помощью пластикового инструмента для открытия подденьте края передней панели от задней панели.
Приложите постоянное усилие осторожно, чтобы не сломать другие пластиковые части устройства.
Шаг 5

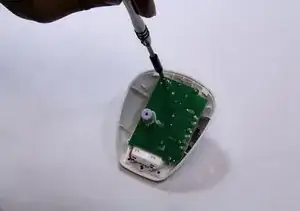

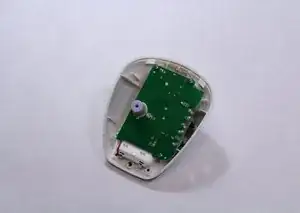

Удалите все три винта размером 7 мм Phillips #1 с материнской платы.
Положите винты в надежное место.
Шаг 6
Переверните материнскую плату, чтобы увидеть контакты светодиода, которые к ней подключены.

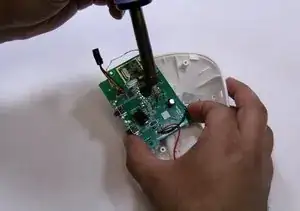

Отпаивайте контакт светодиода от материнской платы.
На материнской плате находится множество контактов, поэтому убедитесь, что вы отпаяли именно контакт светодиода.
Замените светодиод.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
