Замена разъема питания блока для детской комнаты Graco Secure Coverage

Используйте это руководство для замены разъема питания на цифровом детском мониторе Graco Secure Coverage для блока детской комнаты.

Замена разъема питания включает замену разъема питания и батареи.

Шаг 1

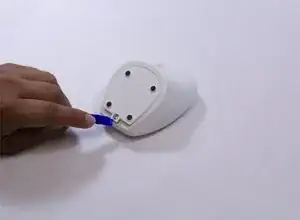

Удалите винт 9 мм с крышки батарейного отсека блока для детской комнаты с помощью отвертки Phillips #1.

С помощью пластикового инструмента для открытия аккуратно приподнимите и удалите крышку батарейного отсека.

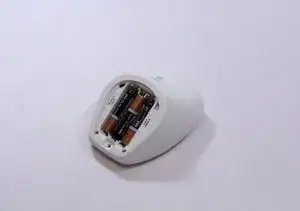

Удалите батареи с помощью пластикового инструмента для открытия.

Замените батареи.

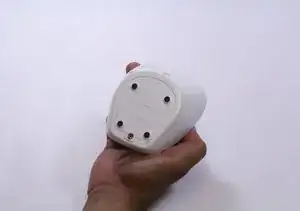

Удалите два винта Phillips #1 размером 9 мм с задней панели устройства.

Поместите винты в безопасное место.

Удерживайте нижнюю часть устройства одной рукой и тяните вниз, чтобы отделить переднюю и заднюю панели.

Держите устройство одной рукой и используйте пластиковый инструмент для открытия, чтобы приподнять края передней панели от задней панели.

Не спешите и аккуратно прилагайте постоянное усилие, чтобы избежать поломки других пластиковых частей устройства.

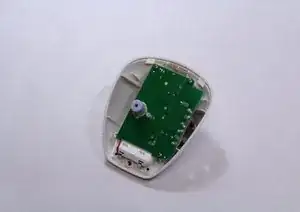

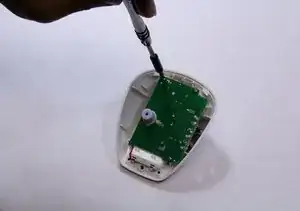

Удалите все три винта Phillips #1 размером 7 мм с материнской платы.

Убедитесь, что вы осторожно откручиваете винты с умеренным усилием и легким давлением, чтобы избежать повреждений.

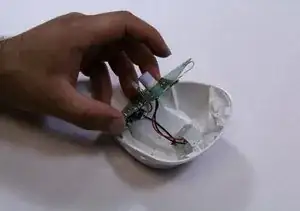

Аккуратно поднимите материнскую плату.

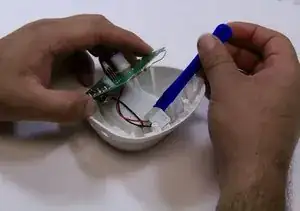

С помощью пластикового инструмента для открытия осторожно приподнимите пластиковую часть разъема питания и отделите её от корпуса устройства.

Прилагайте постоянное усилие, чтобы избежать поломки пластиковой части.

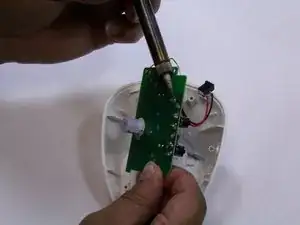

Отпаяйте провода от материнской платы.

На материнской плате много контактов, убедитесь, что вы отпаяли правильные контакты, которые подключены
