Новинка! Ремонт аппаратной ошибки "backup ng" Roland TD-20

Моя ударная установка работала отлично в течение 20 лет. В какой-то момент возникла необходимость замены батареи. Однако после замены батареи на 3V CR2032 установка отказалась сохранять данные в памяти и выдала сообщение об ошибке "backup ng".

Замена прошивки не помогла, и поиск на форумах привел к заключению, что это была аппаратная проблема и требовалась замена детали, хотя не уточнялось, какая именно деталь нуждается в замене. Мне пришлось выяснить это самостоятельно.

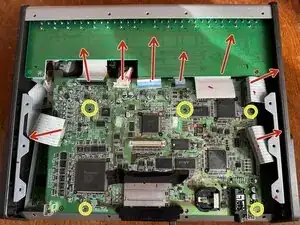

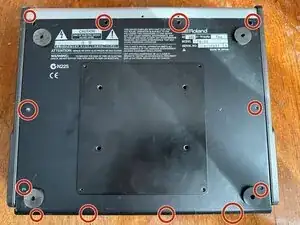

Начните с удаления винтов и верхней крышки. Затем извлеките соединения, чтобы освободить материнскую плату.

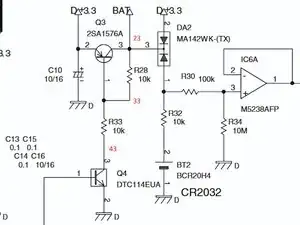

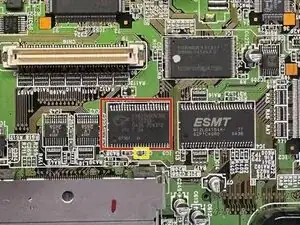

У меня была схема для этого устройства (я прикреплю копию к этой статье). IC3 отвечает за сохранение временных данных. Однако инструкция не предоставила решения для этой проблемы. Я предположил, что IC3 неисправен, и заменил его. Установленный чип был CY62146DV30LL, но я заменил его на аналогичный CY62146EV30LL. Вы не обязаны это делать.

Перед этим я измерил напряжение на конденсаторе C6 и обнаружил сильное падение напряжения. 3V от батареи уменьшились до 1V, поэтому я предположил, что микросхема вышла из строя из-за проблем с питанием. Я не мог бы догадаться, что неисправность находилась в совершенно другом месте.

20K сопротивление не исчезло после замены чипа. Оно не могло функционировать в этом режиме. Я обследовал цепь, чтобы выяснить, есть ли другие места, к которым эта дорожка могла бы подсоединяться.

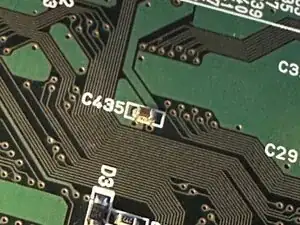

Согласно схеме, эта линия питания также подключена к конденсатору C435, расположенном на обратной стороне платы. Под ним были явные признаки коррозии, которые я изначально не заметил. Замена не решила проблему.

Я был на грани сдачи, но решил проверить последнюю дорожку, которая шла к вспомогательному процессору IC2. Я думал, что процессор вышел из строя, и восстановление невозможно. Ради интереса я перерезал дорожку, но оказалось, что сопротивление не было на стороне процессора. Вам не нужно резать путь в этом случае.

Я также начал обходить все узлы этой линии питания и измерять сопротивление, чтобы выяснить, в какой момент оно будет минимальным, используя закон Кирхгофа. Если сопротивление на следующей точке было выше, чем на предыдущей, значит, мы отдалялись от короткого замыкания.

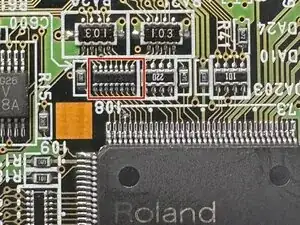

Следуя по этому пути, я пришел к сборке резисторов RA14 47R, расположенной рядом с IC2. Сопротивление составляло почти 10K к заземлению на этой сборке.

Оказалось, что линия CS также проходит через эту дорожку, из-за чего данные не сохранялись. Именно в этом компоненте было обнаружено 20K сопротивление.

Вероятность того, что проблема находилась в этом компоненте, была крайне мала. Вероятно, он деградировал со временем из-за постоянного питания на своей линии.

Я заменил эту сборку на сборку из 8x33R резисторов, которые нашел на аналогичной плате.

После этого я измерил напряжение на чипе. Оно поднялось до необходимого уровня (падение не превышало 0.3 вольт от входа).

Ошибка "backup ng" была исправлена.

Позже моя плата перестала распознавать модуль TDX-20. К сожалению, спустя некоторое время эксплуатации дисплей на моем устройстве вышел из строя из-за возраста. Мне пришлось заказать новый; он все еще в пути.

ОБНОВЛЕНИЕ от 09.12.2025: чтобы исправить "модуль TDX-20 не найден", мне пришлось перепрошить более старую версию прошивки (1.10) вместо версии 2. Неизвестно, почему плата была мертва, возможно, я повредил флеш-память ранее.

Дисплей высокого качества из Китая работает хорошо. Но площадь дисплея меньше оригинала, также у него другой цвет фона. Но устройство все еще работает на данный момент.
