Руководство по замене провода N-Strike Nite Finder EX-3
Если лазер не включается, а батареи в хорошем состоянии, то проблема может быть связана с поврежденным проводом. Для замены неисправного провода, вызывающего проблемы с вашим N-Strike Nite Finder EX-3, следуйте шагам в этом руководстве.
Шаг 1

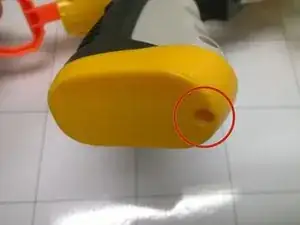

Положите бластер вверх дном на стол и открутите винт в основании рукоятки.
Снимите крышку батарейного отсека и достаньте батареи.
Шаг 2

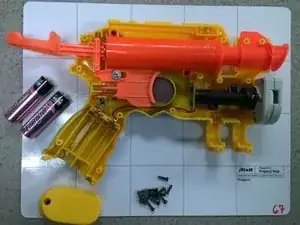

Поставьте бластер на бок таким образом, чтобы винты были обращены вверх (бластер будет лежать на левом боку). Удалите все 14 винтов с головкой Phillips длиной 8,2 мм и отложите их в сторону.
Поднимите боковую часть бластера, чтобы получить доступ к его внутренним частям.
Шаг 3

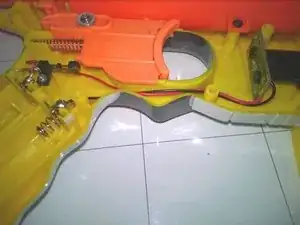

Визуально проверьте все провода, чтобы найти разрыв, износ или какую-либо другую проблему.
Определите конечные соединения поврежденного провода.
Шаг 4

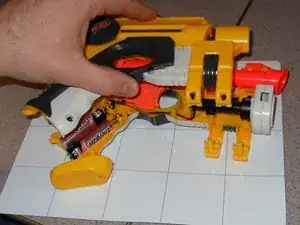

Используйте горячий паяльник, чтобы расплавить припой на одном конце провода до тех пор, пока провод не сможет быть свободно вытянут из соединения.
Повторите на другом конце соединения, чтобы удалить провод из бластера.
(Конечные точки, отмеченные на изображении, предназначены для черного провода)
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
