Замена насоса Nerf Vortex Praxis
Этот гид покажет, как удалить весь ствол и сборку насоса для замены или ремонта. Понадобится отвертка с длинным жалом, чтобы добраться до всех винтов. Также будьте осторожны с мелкими деталями, которые могут отойти и выпасть в процессе работы с устройством.
Шаг 1

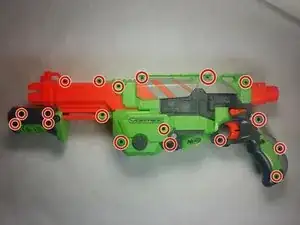

Начните с удаления всех винтов корпуса игрушки. Используя отвертку PH #00, отвинтите все четыре винта длиной 1.3 см в насосе.
Шаг 2

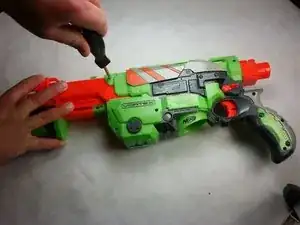

Удалите все винты с помощью крестовой отвертки. Используя отвертку PH #00, отвинтите все четырнадцать винтов длиной 1.2 см.
Шаг 3
Снимите маленький приклад на задней части игрушки, удалив два винта длиной 1 см.
Шаг 4

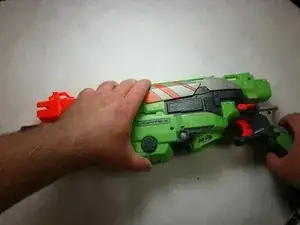

Разъедините корпус игрушки, потянув вверх.
Шаг 5

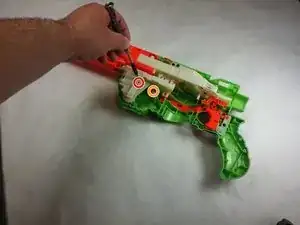

Удалите винт PH длиной 1.2 см и серебряный винт PH длиной 1.1 см на передней части игрушки.
Удалите серебряный винт PH длиной 1.1 см рядом с первым винтом.
Шаг 6

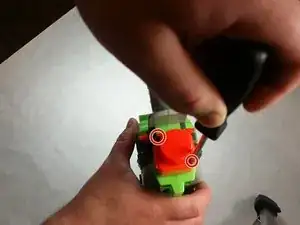

Удалите два винта длиной 0.7 см, расположенные ближе к задней части внутренней стороны внешнего корпуса.
Шаг 7

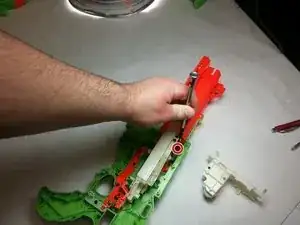

Вытяните белую деталь, которая является выбрасывателем винтовки.
Шаг 8

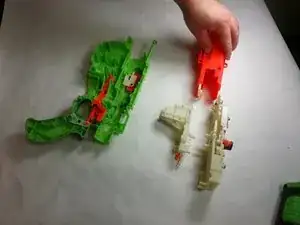

Замените деталь насоса оранжевого цвета.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
