Замена рукоятки Nerf Vortex Praxis
Если любая часть рукоятки или наружного корпуса повреждена, может потребоваться разборка пускового устройства для ремонта. Вам понадобится отвёртка с длинным стержнем, чтобы добраться до всех винтов. Также будьте внимательны к мелким деталям, которые могут выпасть при работе с устройством.
Шаг 1

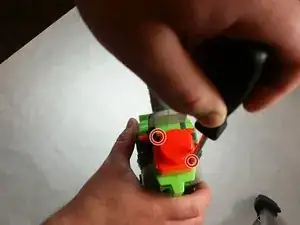

Начните с извлечения всех винтов корпуса пистолета. Используя крестообразную отвёртку PH #00, выверните все четыре винта длиной 1,3 см, находящиеся в насосе.
Шаг 2

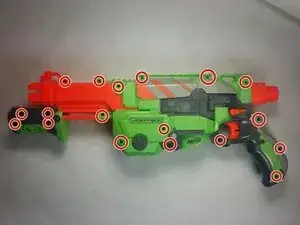

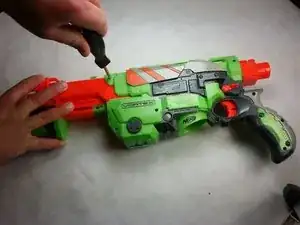

Извлеките все винты с помощью крестообразной отвёртки. Используя отвёртку PH #00, выверните все четырнадцать винтов длиной 1,2 см.
Шаг 3
Снимите небольшой приклад с задней части пистолета, вывернув два винта длиной 1 см.
Шаг 4
Разъедините корпус пистолета.
Шаг 5

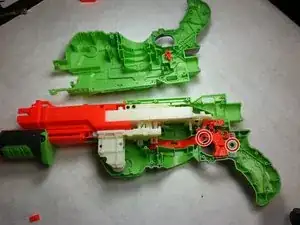

Удалите крестообразный винт длиной 1,2 см, расположенный в передней части пускового устройства.
Удалите серебряный крестообразный винт длиной 1,1 см, находящийся рядом с первым винтом.
Шаг 6
Снимите компоненты спускового механизма, удалив два крепёжных винта длиной 1,2 см.
Шаг 7
Удалите винты длиной 0,7 см, расположенные сзади во внутренней части наружного корпуса.
Шаг 8
Удалите единственный винт длиной 1,2 см, соединяющий узел подачи.
Шаг 9
Извлеките белую деталь из остальной части пистолета.
Шаг 10
Снимите оранжевую деталь.
Теперь можно заменить наружный корпус.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
