Замена уплотнительного кольца (O-ring) Nerf N-Strike Longshot

Внимание: не разбирайте бластер, если он взведён (энергия пружины накоплена). Разборка при взведённом состоянии выдвинет рычаг плунжера, зафиксирует трубку плунжера и при разъединении пружины детали могут разлететься и повредиться.

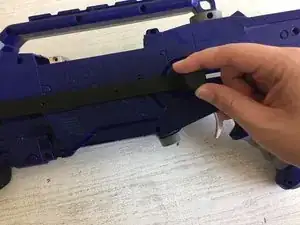

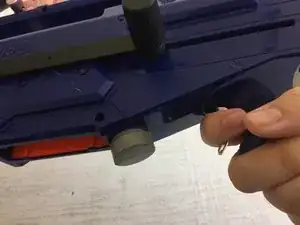

Вы поймёте, что бластер не взведён, если пружина выталкивает переднюю рукоятку насоса или боковую рукоять.

Если бластер взведён, снимите натяжение пружины, нажав на спусковой крючок.

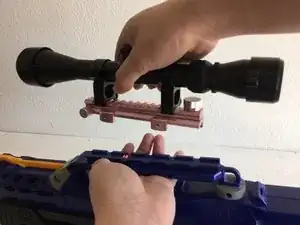

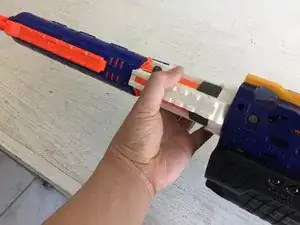

Снимите внешнее крепление ствола и прицел.

Если прицел установлен на планке Пикатинни, также снимите планку, выполнив действия, обратные установке.

Внутренний ствол оставьте без вмешательства — он не участвует в этом ремонте.

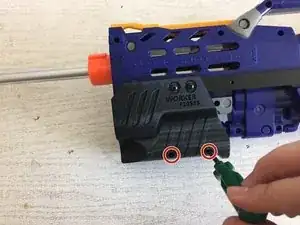

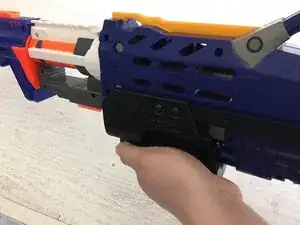

Снимите винты с рукояти насоса с помощью отвертки Phillips №00.

Пропустите этот шаг, если рукоять не установлена.

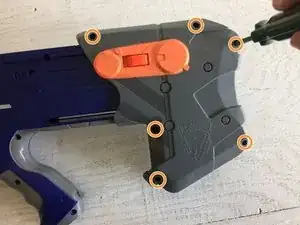

Снимите шесть винтов с приклада с помощью отвертки Phillips №00.

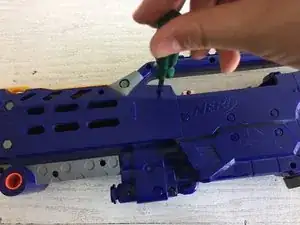

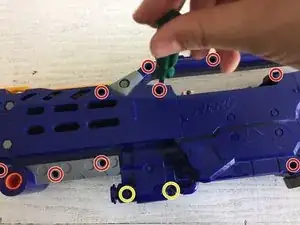

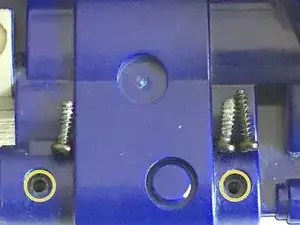

Удалите все винты, удерживающие корпус бластера, с помощью отвертки Phillips №00.

Проверьте пистолетную рукоять и крепление приклада на наличие дополнительных винтов.

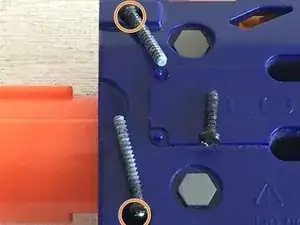

Два винта длиннее остальных.

Два винта короче остальных.

Запомните расположение этих винтов при сборке.

Рассмотрите возможность использования магнита для подъёма всех рассыпанных винтов.

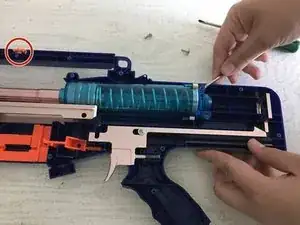

Поднимите верхнюю половину корпуса и отложите её в сторону, чтобы получить доступ к внутренностям.

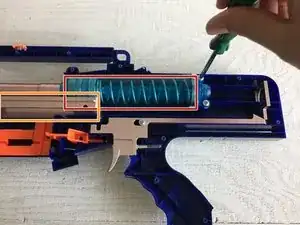

Снимите винты с дуги, удерживающей рычаг плунжера и трубку плунжера на месте.

Снимите трубку плунжера.

Лопатка может помочь создать рычаг для снятия дуги.

У меня эта деталь сломалась из-за высокого напряжения пружины, но если это случится с вами, существенных последствий нет.

Некоторые модели не имеют этой детали. В таком случае пропустите этот шаг.

Оранжевый зуб планки Nerf и соответствующая пружина могут выскочить во время ремонта. Если это произойдёт, аккуратно отложите их в сторону и не забудьте установить при сборке.

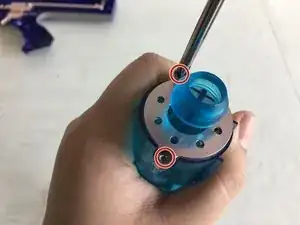

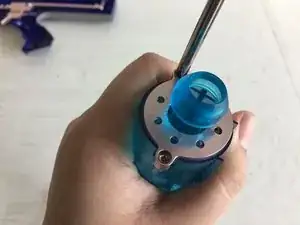

Удалите винты, соединяющие торцевую крышку трубки плунжера с самой трубкой, с помощью отвертки Phillips №00.

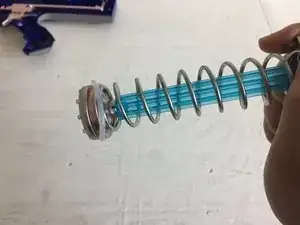

Вытащите плунжер, чтобы обнажить изношенное уплотнительное кольцо на головке плунжера.

При сборке сильная пружина увеличивает риск срывов резьбы в винтах и затрудняет сборку. Используйте отвертку немного большего размера по сравнению со шлицем и сильно нажимайте в торцевую крышку для лучшего результата.

Вы поймёте, что уплотнительное кольцо изношено, если оно увеличилось в размере сверх заявленных размеров, позволяя ему провисать или соскальзывать.

С помощью лопатки снимите изношенное уплотнительное кольцо, затем установите новое.

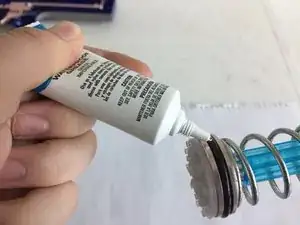

Рассмотрите нанесение тонкого слоя смазки вокруг нового уплотнительного кольца для плавной работы.

Не комбинируйте силиконовые уплотнительные кольца с силиконовой смазкой — смазка вызовет разбухание кольца и увеличит вероятность соскальзывания. Именно эта ошибка подтолкнула меня к созданию этого руководства.

Соберите бластер в обратном порядке, выполнив шаги 2–6 в обратной последовательности, начиная с 6 и заканчивая 2.

Если половинки корпуса бластера не сходятся, проверьте, плотно ли установлены трубка плунжера (красная) и салазки болта (оранжевые).
