Устранение проблемы с зарядкой MyFirst Camera Insta 2

Если устройство не заряжается и находится в цикле перезагрузки, можно принудительно заставить его корректно заряжаться, отключив экран и динамик.

Шаг 1

Извлеките карту памяти, ремешок и бумажный картридж

Снимите переднюю панель

Панель просто защелкивается и может быть легко отщелкнута с помощью медиатора в качестве рычага

Игрушка закрыта 5 винтами с крестообразным шлицем, размер 0

Отверните все винты и откройте корпус

Белая деталь удерживается 4 винтами с крестообразным шлицем

Отверните три винта, к которым у вас уже есть доступ

Отверните селфи-камеру, закреплённую двумя более мелкими винтами

Под камерой отвинтите четвёртый винт, удерживающий деталь

Уберите клей вокруг разъёма экрана

Отсоедините, подняв защёлку разъёма вверх

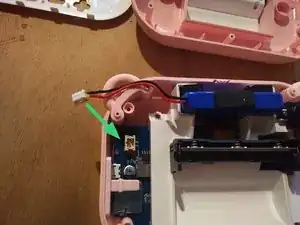

Плата удерживается четырьмя ранее снятыми винтами, а также ещё одним винтом рядом с USB-разъёмом

После снятия всех этих винтов и отключения экрана вытяните карту из отсека, сдвинув её в сторону, противоположную USB-разъёму

Неизвестный микроконтроллер, корпус QFP80, с маркировкой "2104G-91"

Драйвер мотора Princeton Technology PT5139-HT

Термопринтер Syncrown PT48D 2-дюйма

Аккумулятор Thinksum 123050 7.4 В 750 мА·ч

Экран, динамик, два фотомодуля

После разборки игрушки подсоедините только аккумулятор и оставьте его заряжаться через micro-USB кабель

Перед сборкой снова отключите аккумулятор

Для сборки устройства следуйте инструкциям по разборке в обратном порядке.
