Замена уплотнения коллектора соленоида Planet Eclipse Geo3

Снимите четыре винта с рукояти шестигранным ключом 5/64". По два с каждой стороны.

Оттяните рукоять от корпуса.

Протяните рукоять через отверстие.

Рукоять соединена посередине и представляет собой единое целое.

Снимите макролайн с фитинга, оттянув металлическое кольцо вокруг конца фитинга и одновременно вытаскивая макролайн.

Полезно поворачивать кольцо, чтобы освободить место для вытягивания макролайна.

Одновременно сжатая металлическая втулка фитинга, вытяните макролайн наружу.

Используйте шестигранный ключ 1/8", чтобы снять винт за регулятором.

Используйте шестигранный ключ 1/8", чтобы ослабить винт внутри рукояти с правой стороны.

Винт нужно повернуть всего несколько оборотов.

Сдвиньте верхнюю часть корпуса вперед по направляющим и выньте винт из пазa, чтобы разделить две половины корпуса.

ОСТОРОЖНО: Не раздвигайте половины корпуса слишком сильно или слишком быстро. Это может повредить провода.

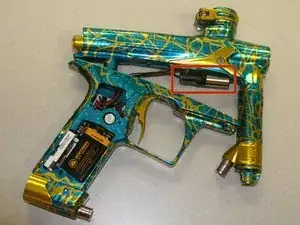

Отверткой Phillips №0 снимите 2 винта в соленоиде.

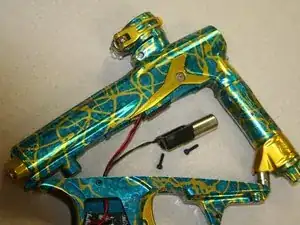

Снимите соленоид.

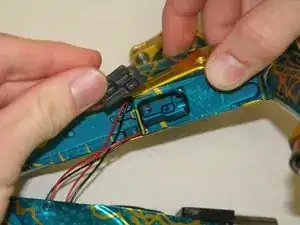

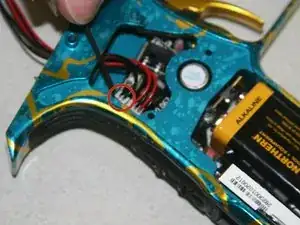

Отожмите разъём платы с двумя чёрными проводами от клеммы.

ОСТОРОЖНО: Не тяните сильно за провода — вы можете вырвать их из соединения вместо того, чтобы отсоединить разъём от платы.

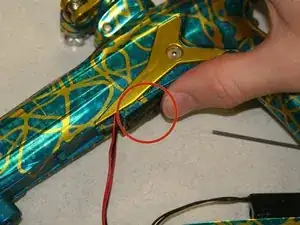

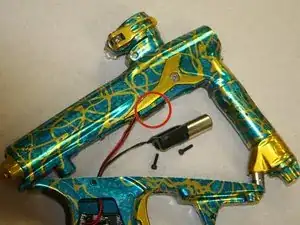

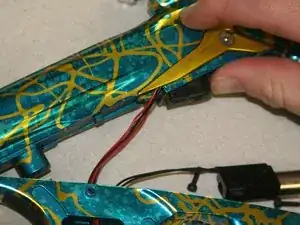

Выведите провода через отверстие в верхней части рукояти и установите соленоид на место.

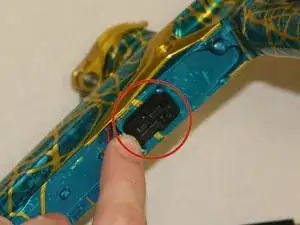

Найдите коллектор уплотнения соленоида под верхней половиной корпуса.

Снимите коллектор уплотнения соленоида, надавив пальцем на участок ближе к концу ствола.
