Разборка корпуса Planet Eclipse Geo3

Дом

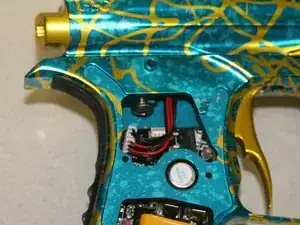

В этом руководстве показано, как разделить корпус на рамку спускового механизма и рамку затвора. Это позволит вам получить доступ к соленоиду и датчикам.

Шаг 1

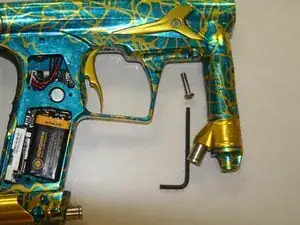

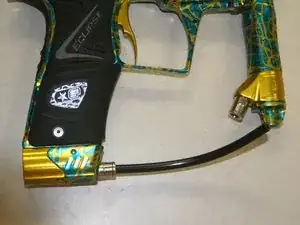

Удалите четыре винта из рукоятки с помощью шестигранного ключа 5/64". Два винта находятся с каждой стороны.

Шаг 2

Отодвиньте рукоятку от рамки.

Шаг 3

Вытащите рукоятку через отверстие.

Рукоятка соединена в центре и представляет собой одно целое.

Шаг 4

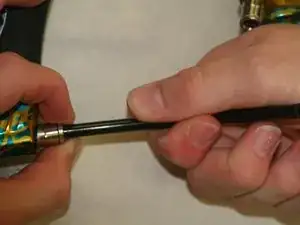

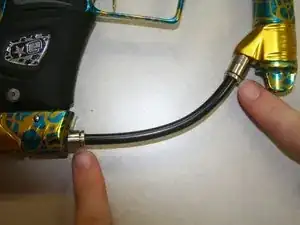

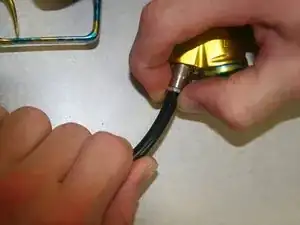

Снимите макролинейный шланг с фитинга, потянув за металлическое кольцо вокруг конца фитинга, одновременно вытаскивая макролинейный шланг.

Помогает поворачивать кольцо, чтобы создать пространство для вытягивания макролинейного шланга.

Шаг 5

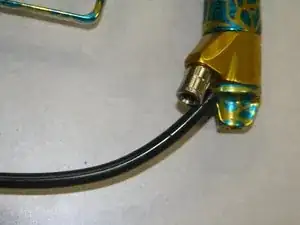

Потяните макролинейный шланг, сжимая металлическое кольцо на фитинге.

Шаг 6

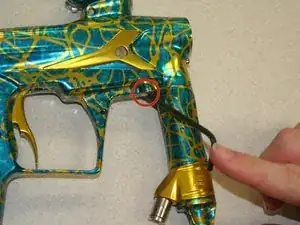

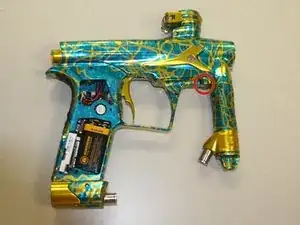

Используйте шестигранный ключ 1/8", чтобы удалить винт за регулятором.

Шаг 7

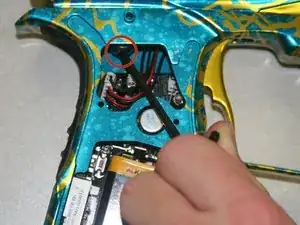

Используйте шестигранный ключ 1/8", чтобы ослабить винт внутри рукоятки с правой стороны.

Винт нужно только пару раз провернуть.

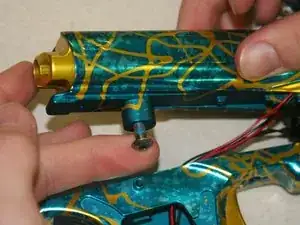

Сдвиньте верхнюю рамку вперед по направляющим и удалите винт из углубления, чтобы разделить две половины корпуса.

<

Перевод руководства с ifixit.com
