Замена выключателя Munchkin Mozart Magic Cube

Удалите два винта Phillips #2 длиной 6 мм по обе стороны пластины выключателя.

Снимите пластину выключателя и сохраните винты, чтобы позже установить пластину обратно.

Осторожно вытащите отсекающий блок батарей и при необходимости замените элементы питания на 3 щелочные батареи типа AA.

Начиная с желтой стороны, вставьте металлическую лопатку между желтой панелью и белой рамой, чтобы разжать раму.

Вставьте металлическую лопатку в образовавшийся зазор, созданный пластиковым инструментом, между рамой и гранью куба.

Отожмите грань куба от рамы.

После снятия квадратных панелей вы сможете открутить винты, находящиеся под ними.

Удалите четыре винта Phillips #2 длиной 6 мм, расположенные по бокам.

Снимите резиновые углы, просто потянув их.

Удалите двадцать четыре винта Phillips #2 длиной 6 мм со всех шести сторон.

После удаления винтов аккуратно разберите раму.

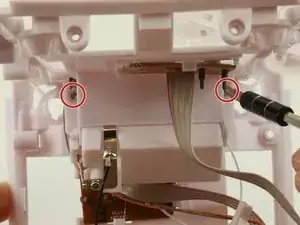

Найдите часть рамы с блоком батарей и выключателем, затем удалите два винта Phillips #2 длиной 6 мм, расположенные по обе стороны блока батарей.

После удаления выключатель легко выйдет из посадочного места.

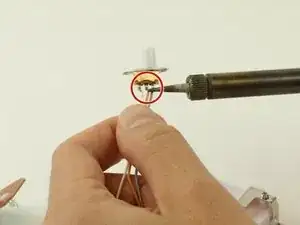

Чтобы отсоединить выключатель, аккуратно распаяйте точки соединения и извлеките выключатель.

Установите новый выключатель на место и припаяйте его обратно.

Для инструкций по пайке смотрите дополнительное руководство Как паять и выпаивать соединения

Для повторной установки выключателя сначала поместите его на место.

Вставьте блок батарей обратно, убедившись, что он расположен в правильной ориентации в гнезде.

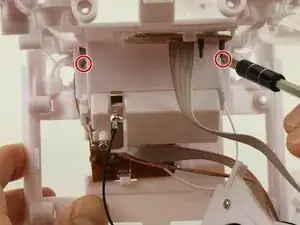

Наконец, с помощью отвертки Phillips закрутите винты на место.
