Замена динамика в Munchkin Mozart Magic Cube

Удалите два винта Phillips #2 длиной 6 мм по обе стороны пластины включения/выключения.

Снимите пластину переключателя включения/выключения и сохраните винты, чтобы позже установить пластину обратно.

Осторожно извлеките отсек для батареек и при необходимости замените элементы питания на 3 щелочные батареи типа AA.

Начиная с жёлтой стороны, вставьте металлическую лопатку между жёлтой панелью и белой рамкой, поддев и раздвинув рамку.

Вставьте металлическую лопатку в образовавшийся зазор, созданный пластиковой монтажной лопаткой, между рамкой и гранью куба.

Отожмите грань куба от рамки.

После снятия квадратных панелей вы сможете открутить винты под ними.

Удалите четыре винта Phillips #2 длиной 6 мм, расположенные по сторонам.

Снимите резиновые уголки, просто потянув их.

Удалите двадцать четыре винта Phillips #2 длиной 6 мм со всех 6 сторон.

После снятия винтов аккуратно разберите рамку.

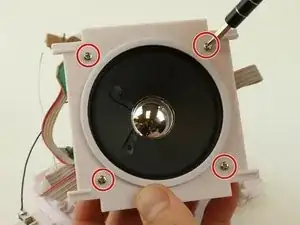

Удалите четыре винта Phillips #2 длиной 6 мм, которые крепят динамик к его пластиковой раме.

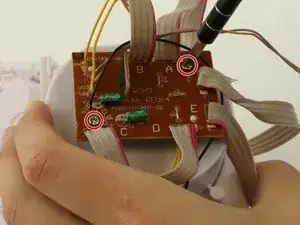

Удалите два винта Phillips #2 длиной 6 мм, которые крепят основную плату к пластиковой раме.

Осторожно извлеките динамик и основную плату из пластиковой рамы.

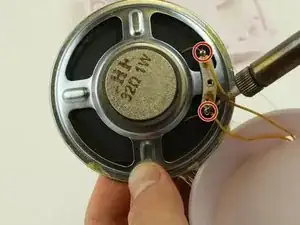

Отпаять контакты проводов динамика.

Инструкции по пайке см. в дополнительном руководстве Как паять и удалять пайку

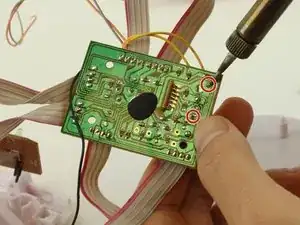

Отпаять контакты проводов динамика от основной платы.

Если вы не уверены, какой металлический контакт нужно отпаять, обратите внимание: рядом с местом написано SPK.
