Замена подсветки куба Munchkin Mozart Magic

Удалите два винта Phillips #2 длиной 6 мм по обеим сторонам панели включения/выключения.

Снимите панель выключателя и сохраните винты, чтобы позже вернуть панель на место.

Осторожно вытащите картридж с батареями и при необходимости замените батарейки на 3 щелочные батареи типа AA.

Начиная с желтой стороны, вставьте металлическую лопатку между желтой панелью и белой рамкой, поддевая рамку и разводя её.

Вставьте металлическую лопатку в образовавшийся зазор, созданный пластиковой монтажной лопаткой, между рамкой и гранью куба.

Отожмите грань куба от рамки.

После снятия квадратных пластин вы сможете отвинтить винты, находящиеся под ними.

Удалите четыре винта Phillips #2 длиной 6 мм, расположенные по бокам.

Снимите резиновые уголки, просто потянув их.

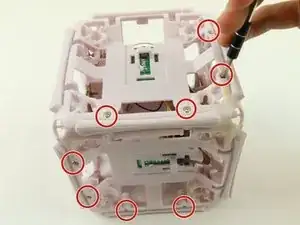

Удалите двадцать четыре винта Phillips #2 длиной 6 мм со всех 6 сторон.

После удаления винтов аккуратно разберите рамку.

Переверните рамку так, чтобы зелёная плата оказалась вниз светодиодом вниз, а коричневая сторона платы — вверх.

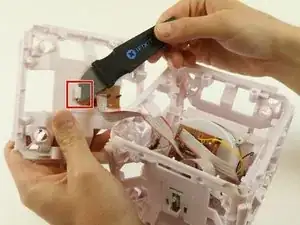

Используйте ломаную лопатку, чтобы удалить клей, соединяющий плату с белой рамкой.

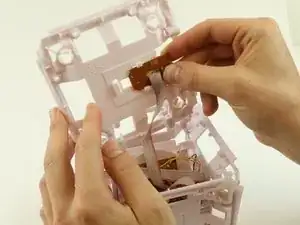

Выдвиньте плату из рамки.

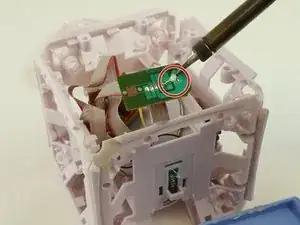

Используйте паяльник, чтобы распаять светодиод, нагревая полусферические соединения.

Инструкции по пайке смотрите в дополнительном руководстве Как паять и распаивать соединения

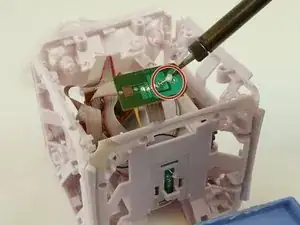

Установите новый светодиод и припаяйте две его ножки обратно к плате.
