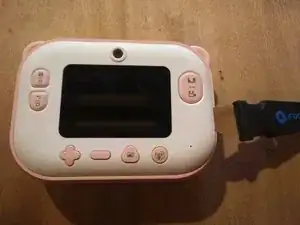

Распаковка камеры MyFirst Insta 2

Распаковка игрушки, похожей на полароид

Шаг 1

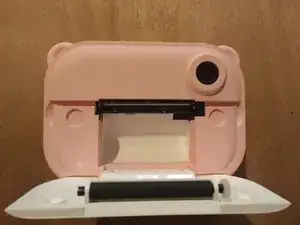

Удалите карту SD, ремешок и бумажный картридж

Шаг 2

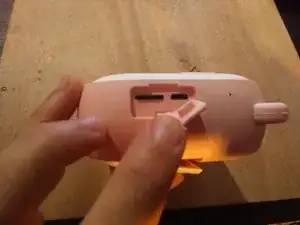

Снимите переднюю панель

Панель просто защелкивается и может быть легко снята с помощью рычага

Шаг 3

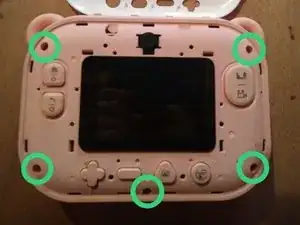

Игрушка закрыта 5 винтами с головкой Philips размером 0

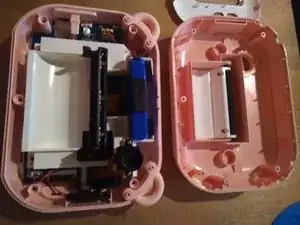

Открутите все винты и откройте продукт

Шаг 4

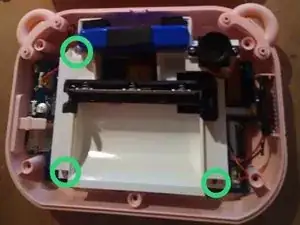

Белая деталь держится на 4 винтах с головкой Philips

Открутите три винта, к которым у вас уже есть доступ

Открутите селфи-камеру, которая держится на двух меньших винтах

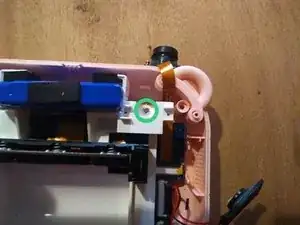

Под камерой открутите четвертый винт, удерживающий деталь

Шаг 5

Удалите клей вокруг разъема экрана

Отключите, подняв зажим разъема вверх

Шаг 6

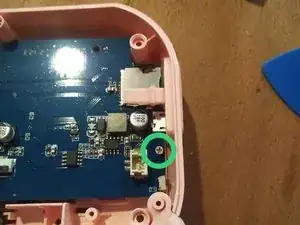

Плата закреплена 4 ранее удаленными винтами, плюс еще одним винтом рядом с разъемом USB

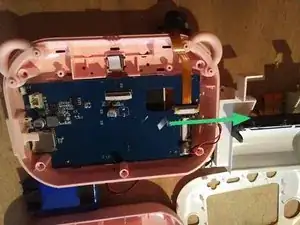

После удаления всех этих винтов и отключения экрана вытяните карту из ее отсека, сдвинув ее в сторону, противоположную разъему USB

Шаг 7

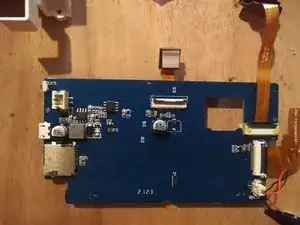

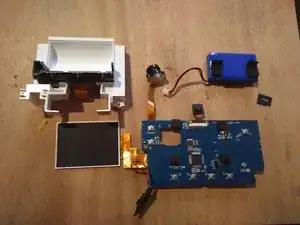

Неизвестный микроконтроллер, корпус QFP80, с обозначением "2104G-91"

Драйвер мотора Princeton Technology PT5139-HT

Термопринтер Syncrown PT48D размером 2 дюйма

Литий-ионный аккумулятор Thinksum 123050 7.4V 750mAh

Экран, динамик, два фотом

Перевод руководства с ifixit.com
