Замена датчиков (eyes) Planet Eclipse Geo3
В этом руководстве показано, как заменить датчики и провод датчика в случае их повреждения.
Шаг 1
Удалите четыре винта с рукояти шестигранным ключом 5/64". По два с каждой стороны.
Шаг 2
Оттяните рукоять от рамы.
Шаг 3
Выведите рукоять через отверстие.
Рукоять соединена посередине и представляет собой цельную деталь.
Шаг 4
Снимите макролайн с фитинга, отодвигая металлическое кольцо вокруг конца фитинга и вытягивая макролайн.
Полезно вращать воротник, чтобы создать пространство для вытягивания макролайна.
Шаг 5
Одновременно подтягивая металлическое кольцо фитинга, вытяните макролайн.
Шаг 6
Используйте шестигранный ключ 1/8" для снятия винта за регулятором.
Шаг 7
Используйте шестигранный ключ 1/8", чтобы ослабить винт внутри рукояти с правой стороны.
Винт нужно повернуть всего несколько раз.
Сдвиньте верхнюю рамку по направляющим вперед и вытащите винт из паза, чтобы разделить две половины корпуса.
ОСТОРОЖНО: не раздвигайте рамки слишком сильно и слишком быстро. Это может повредить провода.

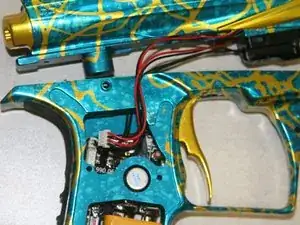

Шаг 8

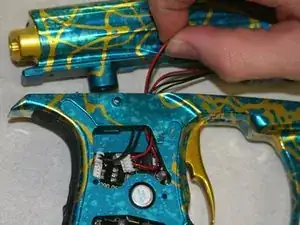

С помощью лопатки или пинцета аккуратно отсоедините разъем от платы. Это разъем с 2 черными и 2 красными проводами.
Протяните провод через отверстие.
Шаг 9

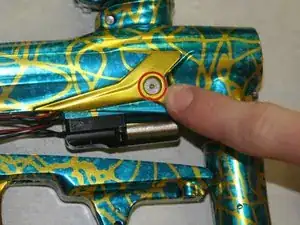

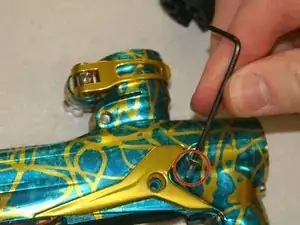

Используйте шестигранный ключ 5/64", чтобы выкрутить каждый винт с крышек датчиков (расположены по обеим сторонам маркера).

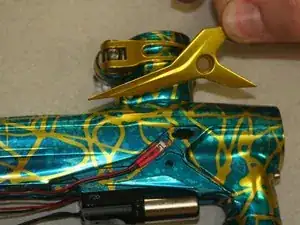

Снимите крышки датчиков. (Расположены по обеим сторонам маркера.)
Шаг 10

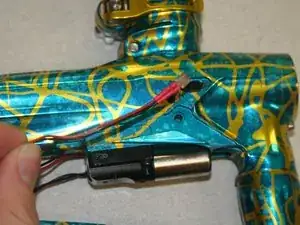

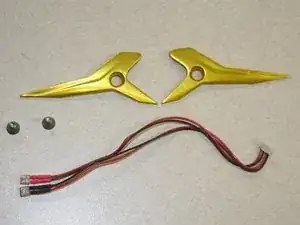

Аккуратно выньте два датчика, по одному с каждой стороны маркера.
Красный провод ведет к датчику на правой стороне маркера. Черный провод ведет к датчику на левой стороне.
Заключение
Для сборки устройства с новым проводом датчика выполните это руководство в обратном порядке.
Перевод руководства с ifixit.com
