Замена ЖК-экрана цифровой щетки для выпрямления волос Apalus
Если у вас возникли проблемы с ЖК-экраном на верхней части щетки, данное руководство поможет вам разобрать щетку для замены экрана. В процессе потребуется пайка, поэтому если вы не знаете, как паять, ознакомьтесь с руководством по пайке и распаиванию соединений.
Шаг 1

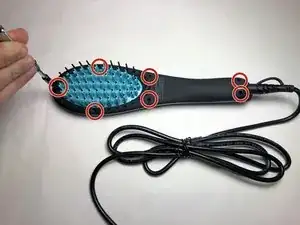

Удалите семь винтов Phillips #1 длиной 5 мм с торцевой стороны щетки.
Шаг 2
Теперь, когда винты удалены, снимите заднюю сторону расчески.
Шаг 3

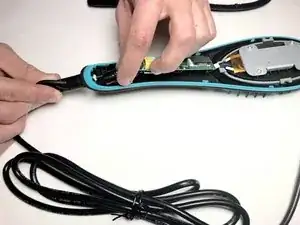

Отсоедините шнур питания от вставки внутри щетки.
Будьте осторожны, не тяните за провода. Держите вставку при снятии шнура питания.
Шаг 4

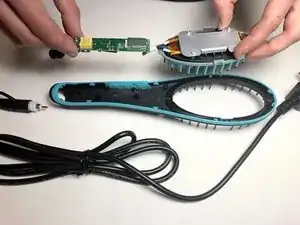

Извлеките печатную плату и нагревательный элемент из ручки.
Это упростит дальнейшую работу.
Шаг 5

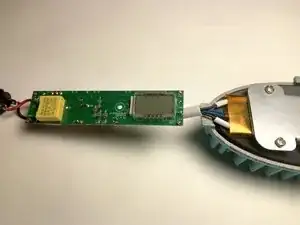

Найдите светодиодный экран на верхней стороне печатной платы.
Шаг 6

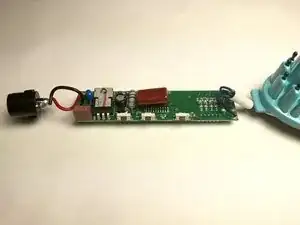

Переверните печатную плату, чтобы начать пайку.
Шаг 7

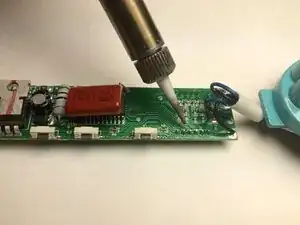

Используя паяльник, расплавьте припой, удерживающий ЖК-экран на печатной плате.
Экран припаян в 11 местах на печатной плате. Расплавьте каждую из этих точек и удалите экран.
Шаг 8

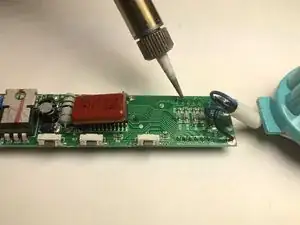

Теперь, когда ЖК-экран удален, используйте паяльник и припой для установки нового экрана на печатную плату.
Припаивайте в тех же 11 точках, где вы ранее расплавляли, чтобы удалить экран.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
