Замена нагревательного элемента утюжка Apalus Digital Hair Straightening Brush
Используйте это руководство, если вам необходимо заменить нагревательный элемент вашего утюжка Apalus Digital Hair Straightening Brush. Если ваш утюг не нагревается, это руководство подскажет, как разобрать утюг для замены нагревательного элемента. Требуется пайка, поэтому, если вы не знаете, как паять, ознакомьтесь с этим руководством по пайке и распайке соединений.
Шаг 1

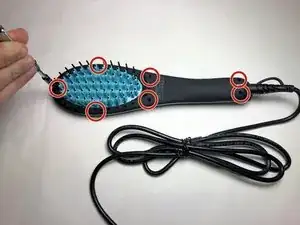

Удалите семь винтов типа Phillips #1 длиной 5 мм на стороне гребня утюга.
Шаг 2
Переверните гребень так, чтобы щетина была направлена вниз.
Снимите заднюю часть гребня и отложите в сторону.
Шаг 3
Отсоедините кабель питания от разъема внутри утюга.
Шаг 4

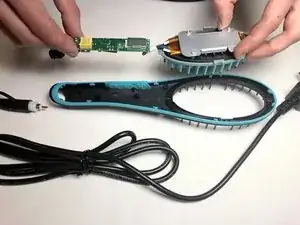

Удалите плату и нагревательный элемент из ручки.
Это обеспечит легкий доступ к необходимым компонентам.
Шаг 5

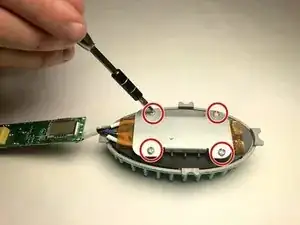

Удалите четыре винта типа Phillips #2 длиной 6 мм, удерживающих тепловой экран на задней стороне щетины.
Шаг 6

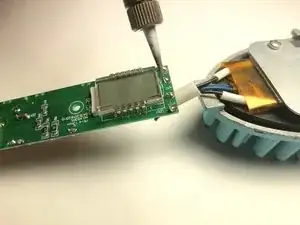

Существует 4 точки пайки нагревательного элемента, расположенные на стороне ЖК-дисплея платы.
Отпаяйте эти четыре соединения с помощью паяльника.
Запомните, какие провода идут к каждой из точек соединения.
Шаг 7

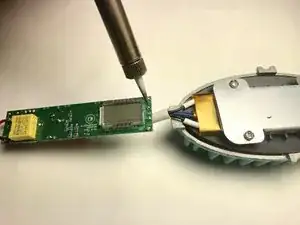

Припаивайте новый нагревательный элемент к тем же точкам соединения, откуда его сняли.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
