Замена регулятора громкости Fender Champion 600

Если вы опытный iFixer — на выполнение уйдёт около 10 минут.

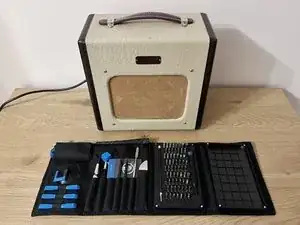

Проверьте список инструментов, необходимых для этого проекта. Я указал инструменты, которые использовал, но задача вполне выполнима с меньшим набором или другими аналогичными инструментами.

Важно: отключите усилитель от розетки!

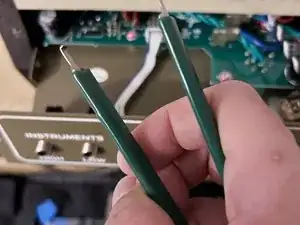

Будьте осторожны — ламповые усилители могут накапливать серьёзный электрический заряд, опасный для жизни и здоровья. Избегайте касания проводов или контактов голыми руками или инструментами без надёжной изоляции.

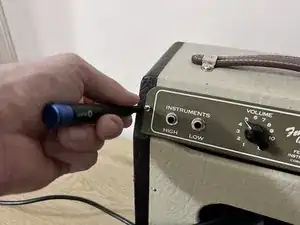

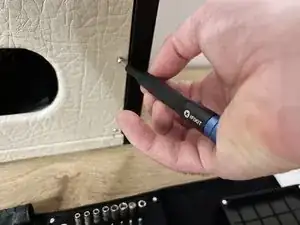

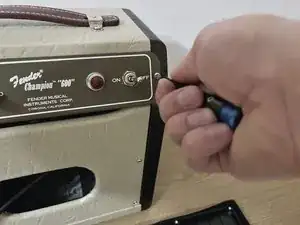

Начнём с откручивания винтов задней крышки шасси. Все винты, с которыми мы будем работать, хорошо откручиваются крестовой насадкой PH2.

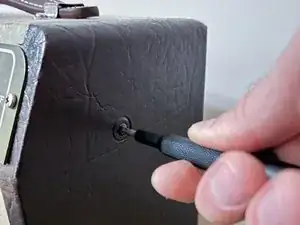

Затем снимите два боковых винта, которые также удерживают шасси усилителя. Кстати, это 4x30 мм.

Под шасси вы найдёте ещё 4 крестообразных винта, удерживающих заднюю панель — снимите и их.

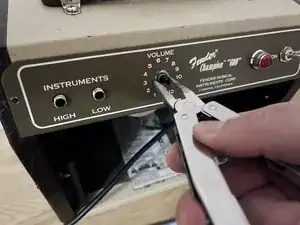

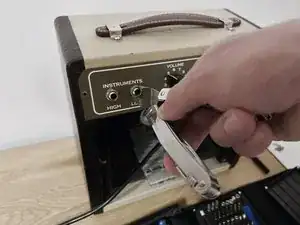

Теперь пора снять гайки на входных разъёмах и на нашем повреждённом регуляторе громкости — я использовал плоскогубцы, но рекомендуется применять маленький разводной ключ, чтобы избежать нежелательных царапин.

Далее снимите ручку громкости — для этого вам понадобится шлицевая насадка 2.5 мм. Аккуратно вставьте насадку в отверстие на задней стороне ручки, чтобы открутить небольшой винт внутри неё.

Готово — шасси освобождено 👍.

Подсказка: используйте пластиковый лоток или магнитный коврик для безопасного хранения всех винтов и гаек. Можно даже подписать, откуда какие детали.

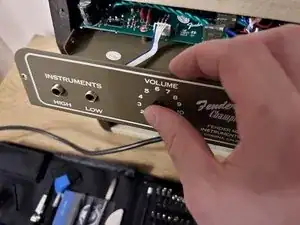

Немного приподнимите шасси и потяните на себя одной рукой, чтобы получить доступ к внутренностям.

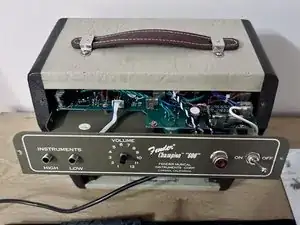

Вот и всё — шасси усилителя у вас перед глазами.

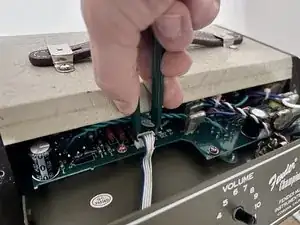

Отключите панель, на которой расположены входные разъёмы и наш регулятор громкости. Для этого можно использовать пальцы или экстрактор для микросхем/инструмент для съёма разъёмов.

Затем слегка нажмите один из входных разъёмов внутрь шасси, чтобы снять панель.

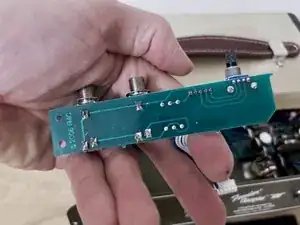

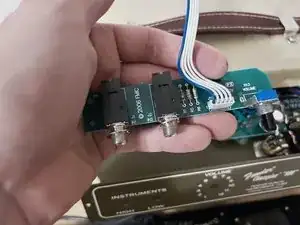

Вот наша панель, безопасно снятая с шасси — вид спереди и сзади.

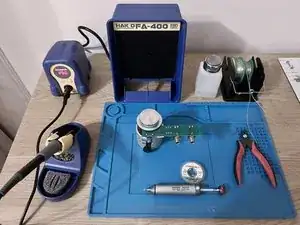

Теперь заменим сломанный регулятор громкости. Для этого нам понадобятся паяльник, кусачки вровень и паяльный насос для удаления припоя.

Подсказка — я использовал кусачки вровень, чтобы отрезать сломанный регулятор от печатной платы, а затем паяльным насосом очистил посадочные отверстия, чтобы подготовить их для нового регулятора.

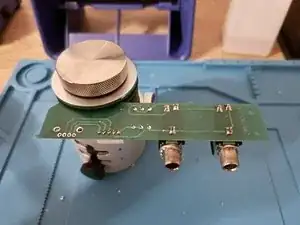

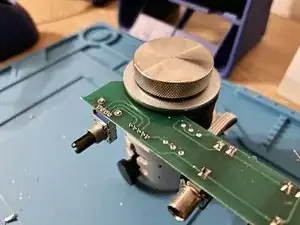

Также может пригодиться держатель печатной платы, как видно на моём примере.

После удаления сломанного регулятора и подготовки платы установите новый регулятор на место.

Добавьте больше флюса — не жалейте — и припоите новый регулятор на плату.

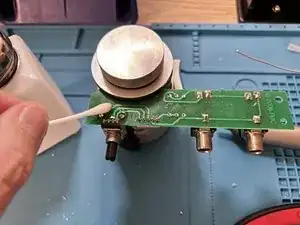

Удалите остатки флюса изопропиловым спиртом и ватной палочкой.

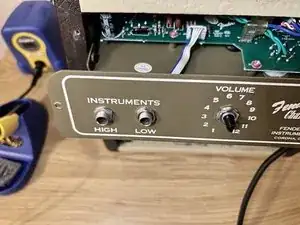

Подключите исправленную плату к основной плате усилителя и соберите всё обратно.

Проверьте, всё ли работает как следует — подключите гитару и отрегулируйте громкость — если всё работает, плавно и без шума...
