Замена сетевого выключателя Fender 65 Twin Reverb
В вашем усилителе нет звука? Ничего не загорается? Возможно, усилитель не работает. Причиной может быть сетевой выключатель, но не волнуйтесь — это можно исправить!
Шаг 1
Обязательно отключите шнур питания!

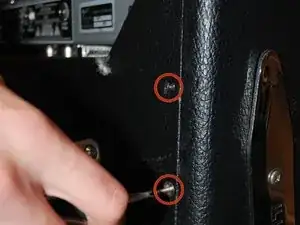

Снимите заднюю панель, отвинтив четыре винта с крестовой головкой на задней части усилителя.
Храните винты в безопасном месте и отметьте, для какой части они предназначены.
Шаг 2

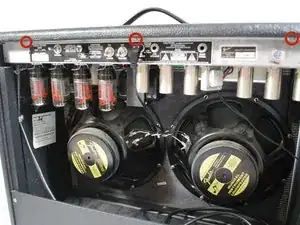

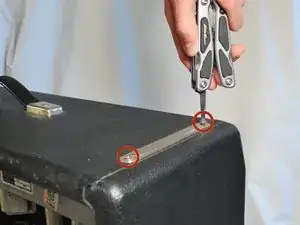

Найдите винты на верхней части усилителя и отвинтите их, отложив в сторону.

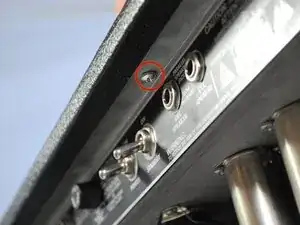

Затем найдите винты, скрытые под выступающей частью верхней секции, и отвинтите их.

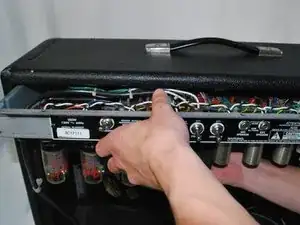

Плата, вероятно, упадёт при отворачивании последних винтов, поэтому поддержите её или будьте готовы поймать.
Шаг 3
Осторожно снимите верхнюю секцию, следя за тем, чтобы не сломать лампы или выступающие детали.

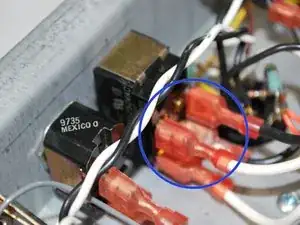

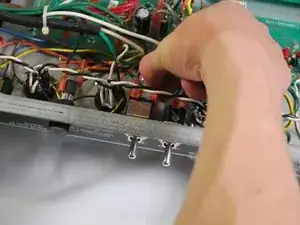

Найдите провода, подключённые к сетевому выключателю, и аккуратно отсоедините их, не дергая сильно.
Должно быть четыре провода для отсоединения: два белых и два чёрных. Обязательно запомните, где был подключён каждый, поскольку их нужно будет подключить так же. На фотографии показаны белые провода слева и чёрные провода справа от выключателя.
Шаг 4

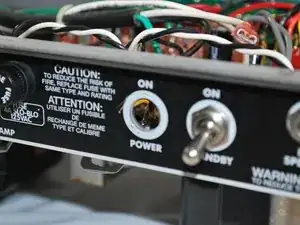

Сначала убедитесь, что задняя часть сетевого выключателя свободна от проводов.

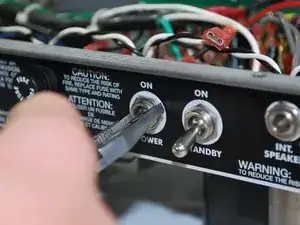

Далее возьмите плоскогубцы и отвинтите гайку вокруг выключателя.

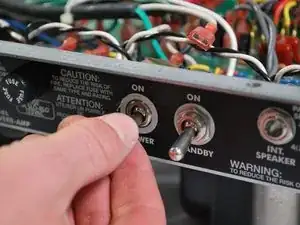

Наконец, аккуратно надавите на сетевой выключатель, чтобы вывести его внутрь по направлению к плате.
Шаг 5

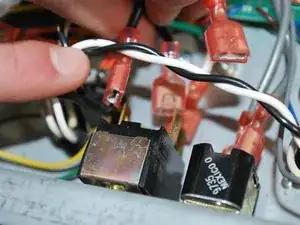

Осторожно выньте сетевой выключатель, следя за тем, чтобы он не зацепил провода.
Вставьте новый выключатель и заверните шестигранный крепёжный элемент обратно с передней стороны.
Подсоедините отсоединённые провода к клеммам нового выключателя так же, как было с старым.
Соберите усилитель, повторяя предыдущие шаги в обратном порядке.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
