Замена разъема питания Fender Frontman 15r

Перед продолжением убедитесь, что устройство отключено от сети.

Используйте крестовую отвертку №0, чтобы вывернуть четыре винта длиной 21,7 мм, крепящих заднюю панель к корпусу.

После удаления винтов используйте пластиковую монтажную лопатку или спуджер, чтобы открыть верхнюю часть задней панели. Может потребоваться усилие, но в итоге панель освободится.

После того как верхняя часть отсоединена, снимите заднюю панель с устройства.

Будет две черные провода, соединяющие верхнюю монтажную скобу с реверберационным блоком в нижней части устройства. Подпишите провода, чтобы не перепутать их при установке, затем отключите провода от реверберационного блока.

Подпишите и отсоедините два красных провода, соединяющих монтажную скобу с динамиком, потянув их с клемм.

Используйте крестовую отвертку №1, чтобы вывернуть четыре винта длиной 36,4 мм, крепящих монтажную скобу к верхней части усилителя.

Выньте монтажную скобу из корпуса. Она может быть плотно установлена, в этом случае используйте пластиковую монтажную лопатку или спуджер, чтобы поддеть ее спереди.

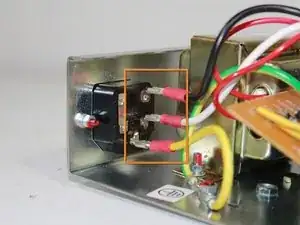

Перед отключением проводов подпишите каждый провод, зафиксируйте или запомните, к какому контакту он подключается на разъеме питания.

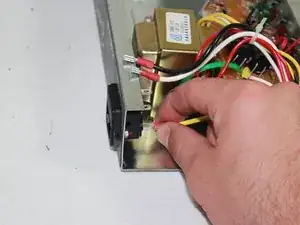

Отсоедините разъемы проводов от задней части разъема питания, потянув их от разъема.

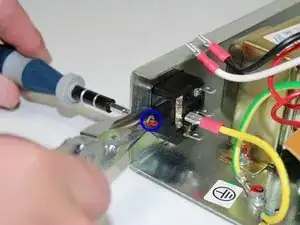

Используйте крестовую отвертку №1, чтобы вывернуть два винта длиной 12,1 мм с внешней стороны разъема питания.

Удерживайте гайку на месте при откручивании винтов длиной 12,1 мм с помощью пассатижей, чтобы она не проворачивалась.

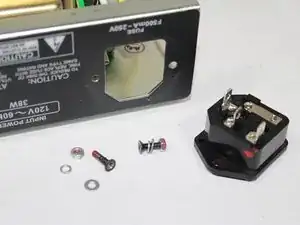

Вытяните разъем питания из монтажной скобы.
