Как заменить гнездо включения на Fender Frontman 15r
На этом усилителе слабое соединение входного гнезда с платой. Если гайка ослабнет или разъем кабеля согнется, пластины, припаянные к плате, могут отломиться, оторвав контактные площадки с платы. В этом руководстве описан процесс ремонта.
Шаг 1

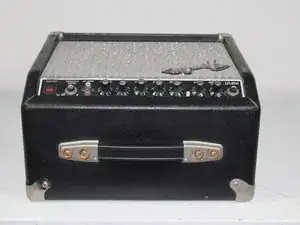

Перед продолжением убедитесь, что устройство отключено от сети.

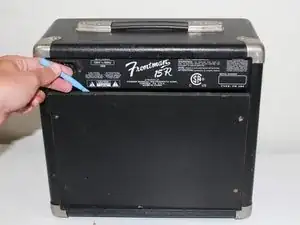

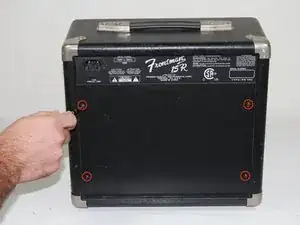

Используйте крестовую отвёртку №0, чтобы открутить четыре винта длиной 21,7 мм, крепящие заднюю панель к корпусу.
Если шнур питания подключается к этой панели, вам необходимо выполнить «модифицированные» шаги
Шаг 2

После того как винты извлечены, используйте пластиковое приспособление для вскрытия или лопатку, чтобы разъединить верхнюю часть задней панели. Возможен небольшой сопротивление, но в итоге панель отделится.
Шаг 3

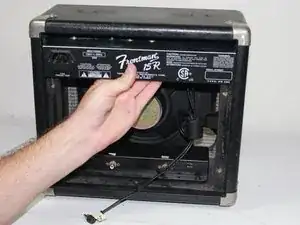

После того как верхняя часть отделена, снимите заднюю панель с устройства.
Модификация: если на задней панели установлен разъём шнура питания, необходимо отметить цвета проводов и отсоединить провода от разъёма, вытянув их из контактных пластин.
Шаг 4

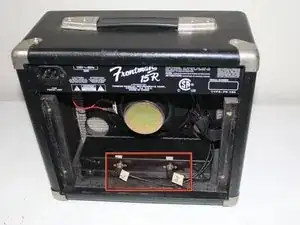

Будет два чёрных провода, соединяющих верхнюю монтажную скобу с блоком реверберации в нижней части устройства. Пометьте провода, чтобы не перепутать их при повторной установке, затем отключите провода от блока реверберации.
Модификация: если нет двух чёрных проводов и блока реверберации, то будут две скрученные пары проводов, припаянные к плате, которые идут от пружинного механизма реверберации, расположенного с правой стороны корпуса. Вам нужно будет раздвинуть зажим и вытянуть эти разъёмы проводов с платы. Обязательно запишите, какой цвет куда подключён!
Шаг 5

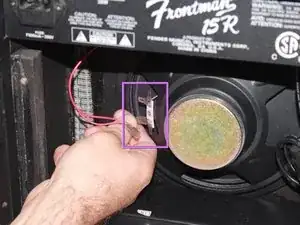

Пометьте и отключите два красных провода, соединяющих монтажную скобу с динамиком, потянув их с клемм.
Модификация: возможно, провода белый и чёрный.
Шаг 6

Используйте крестовую отвёртку №1, чтобы открутить четыре винта длиной 36,4 мм, удерживающих монтажную скобу на верхней части усилителя.
Модификация: может быть только два винта (по одному с каждой стороны). В этом случае необходимо открутить два винта изнутри, которые крепят монтажную скобу к плате динамика.
Шаг 7

Вытяните монтажную скобу из корпуса. Она может быть плотно вставлена, в этом случае используйте пластиковое приспособление для вскрытия или лопатку, чтобы отжать её спереди.
Модификация: как упоминалось на предыдущем шаге, может потребоваться сначала открутить два винта снизу монтажной скобы, которые крепят её к плате динамика.
Шаг 8

Отметьте, запишите или запомните расположение проводов на переключателе питания.
Снимите четыре штекерных разъёма с клемм переключателя.
Шаг 9

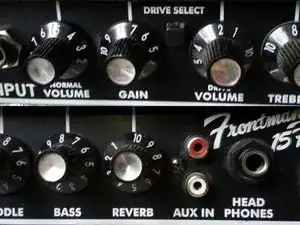

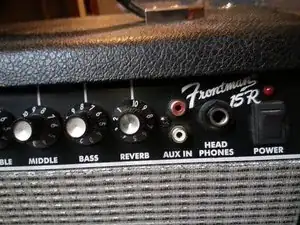

Снимите ручки, прикрывающие оси семи подстроечных резисторов. Затем открутите фиксирующие гайки, крепящие эти резисторы к передней панели.
Теперь открутите фиксирующие гайки разъёма наушников и входного гнезда
Теперь открутите винт, крепящий разъёмы Aux In RCA
Модификация: возможно, придётся также открутить два винта снизу монтажной скобы, крепящие радиатор (металлическую прямоугольную деталь, прикреплённую к печатной плате)
Шаг 10

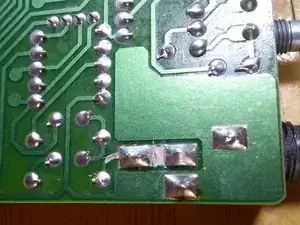

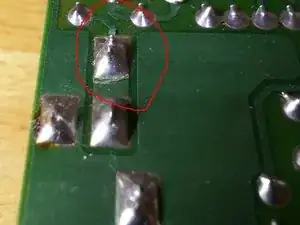

Вот в чём проблема. Припаянный язычок входного гнезда оторвался от контактной площадки и повредил дорожку над ней. При лёгком покачивании входного гнезда оторвавшийся язычок двигается по плате.
Шаг 11

Я зачистил площадку между двумя язычками, которые соединены между собой, а также зачистил дорожку до участка, где она отслоилась. Зачищайте осторожно, чтобы обнажить чистую медь, но не прорежьте дорожку или площадку.
Шаг 12

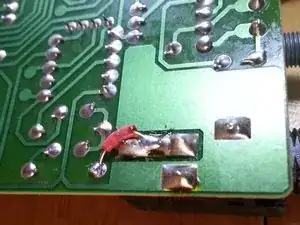

Я припаял перемычку между этими двумя язычками, соединёнными друг с другом, и перекрыл ею зачищенную часть дорожки. Также добавил дополнительный провод, резервирующий эту дорожку.
Шаг 13

Соберите устройство в обратном порядке и протестируйте.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
