Замена динамика Fender 65 Twin Reverb
Динамики являются ключевыми компонентами в усилителе, которые создают окончательный звук ваших гитарных аккордов. Существуют две основные причины для замены динамика: выход из строя предыдущих или обновление для улучшения звука и общего тона. Независимо от причины, это руководство проведет вас через этапы демонтажа и установки.
Шаг 1
Убедитесь, что шнур питания отключен!

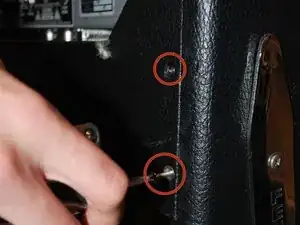

Снимите заднюю панель, открутив четыре винта с крестовой головкой на задней части усилителя.
Храните винты в безопасном месте и отметьте, к какой части они относятся.
Шаг 2
Убедитесь, что шнур питания отключен и усилитель выключен.

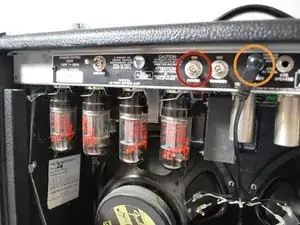

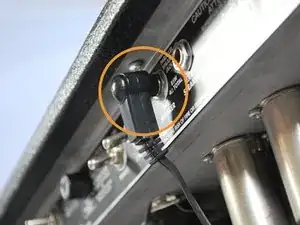

Отключите аудиокабель, идущий от порта с надписью "INT. Speakers" к аудиодинамикам.

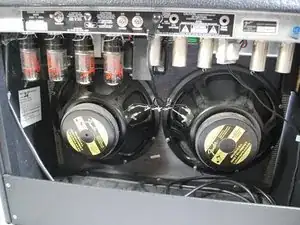

Теперь у вас должен быть чистый доступ к динамикам.
Шаг 3

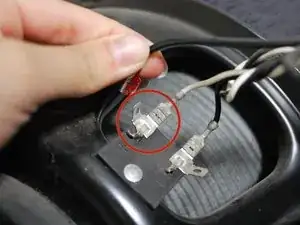

Найдите проводные соединения на динамике, который вы заменяете. Обратите внимание, что есть три провода и четыре соединения.
Запомните, куда идет каждый провод. (Белый - положительный, черный - отрицательный).
Снимите провода с выводов динамика.
Шаг 4
Снимите все винты по периметру динамика. Используйте захваты, чтобы открутить гайки. Есть восемь болтов, удерживающих динамик на месте.

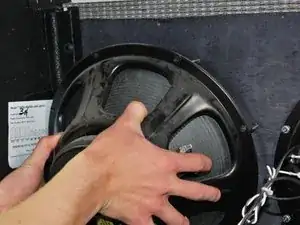

Снимите старый динамик с платы и вставьте новый динамик так же, как вы сняли старый.
При затягивании гаек на болтах убедитесь, что вы затягиваете их поочередно, двигаясь по диагонали. (т.е. после того, как вы затянули один, переходите к следующему по диагонали).
Повторите с другим динамиком, если необходимо.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
