Замена трансформатора Fender Frontman 15r

Обязательно отключите устройство от сети перед началом работ.

Используйте отвертку Phillips №0, чтобы выкрутить четыре винта длиной 21,7 мм, крепящие заднюю панель к раме.

После выкручивания винтов используйте пластиковый инструмент для открывания или лопатку, чтобы отжать верхнюю часть задней панели. Может быть некоторое сопротивление, но панель в конце концов отщелкнется.

После отделения верхней части возьмите заднюю панель рукой и снимите её с корпуса.

Две черные проволоки соединяют верхний монтажный кронштейн с ревербераторной коробкой в нижней части устройства. Пометьте провода, чтобы не перепутать при установке, затем отсоедините провода от ревербераторной коробки.

Пометьте и отсоедините две красные проволоки, соединяющие кронштейн с динамиком, сдернув их с клемм.

Используйте отвертку Phillips №1, чтобы выкрутить четыре винта длиной 36,4 мм, крепящие монтажный кронштейн к верхней части усилителя.

Выньте монтажный кронштейн из рамы. Он может быть зажат очень плотно; в этом случае используйте пластиковый инструмент для открывания/лопатку, чтобы поддеть его спереди.

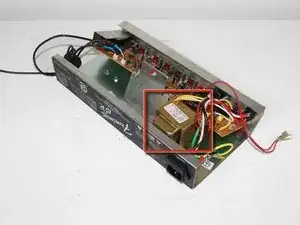

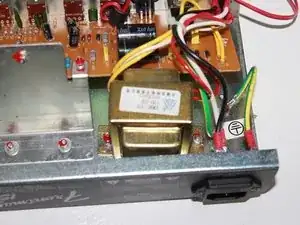

Найдите трансформатор на металлическом монтажном кронштейне и убедитесь, что он соответствует замене, которую вы собираетесь установить.

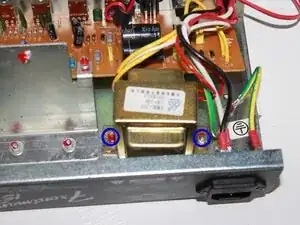

Используя отвертку Phillips №1, выкрутите два винта длиной 14,8 мм, крепящие трансформатор к монтажному кронштейну.

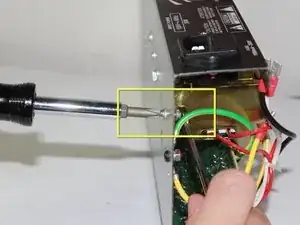

Держите гайки на месте, пока отворачиваете болты с помощью разводного ключа 9/32" (или плоскогубцев, если у вас нет разводного ключа 9/32").

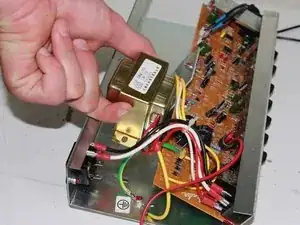

Хотя трансформатор освобожден от кронштейна, его нельзя полностью снять, поскольку к плате по-прежнему подсоединены кабели, которые необходимо перерезать.

Пометьте, запишите или запомните расположение всех проводов, идущих к трансформатору и от него.

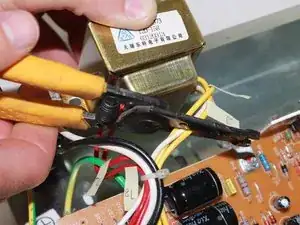

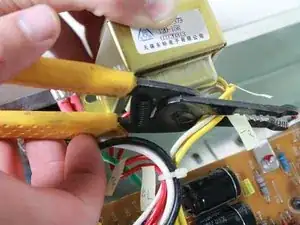

Срежьте провода от существующего трансформатора кусачками, оставив достаточно провода возле трансформатора, чтобы можно было определить цвет каждого отрезанного провода. Затем снимите трансформатор.
