Замена перезаряжаемой батареи AER Compact Mobile (американская версия)

Батареи, которые нам нужны в качестве замены. Эти я нашёл в моём любимом AER, который несколько дней назад купил б/у. Значит — нет гарантии, что они не были уже заменены ранее вместо оригинальных от AER. Думаю, они оригинальные, так как прекрасно подходили к отсеку и выглядели так, будто никогда не трогались.

Я заказывал новые свинцово-кислотные батареи UN7-12 с www.battsco.com. Цена в США была менее 50 USD (в октябре 2015) с учётом доставки в Нью‑Йорк. Неплохо, особенно по сравнению с тем, что мне говорили от производителя о стоимости замены батарей (легко более 300 USD, с учётом работы и двусторонней пересылки)!

Батареи имеют параметры 12 В и 7 А·ч. Обратите внимание, что я видел в интернете сведения о том, что устройство использует две 6‑вольтовые батареи Panasonic с большим Ah, соединённые последовательно для получения необходимых 12 В в мобильном режиме. В нашем случае — нет.

У нас уже есть 12 В, поэтому их следует соединить параллельно, чтобы суммарно получить 14 А·ч.

Чтобы получить доступ к внутренней камере, нужно снять ручку.

Эти винты — настоящая проблема! Их очень тяжело выкручивать, поэтому лучше иметь очень прочную крестовую отвёртку. Их восемь.

После откручивания их легко вынуть пластиковую ручку, и вы получите доступ к отсеку, в котором расположены и динамик, и батареи.

Поскольку мой усилитель датируется началом 2000‑х, мягкая передняя панель с логотипом AER легко отщёлкнулась, открыв доступ к решётке. Она не была приклеена или иначе закреплена.

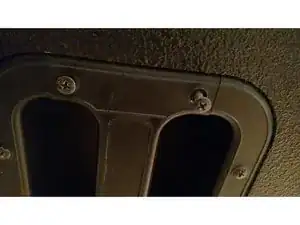

Чтобы снять решётку, нужно отвинтить четыре винта в четырёх углах крестовой отвёрткой.

Вот как выглядит усилитель после откручивания и снятия решётки.

Пожалуйста, учтите, что динамик очень хрупкий, особенно потому, что в центре встроен твитер, поэтому далее обращайтесь с ним очень аккуратно!

Примечание: в моей версии усилителя с правой стороны есть фазоинвертное отверстие, а слева отверстие без трубы фазоинвертора.

Вы также, вероятно, видите, что ручка с левой стороны отсека также снята.

Вы (надеюсь) видите замки размера 8 на верхней части длинных дистанционных стоек, идущих от задней стенки отсека.

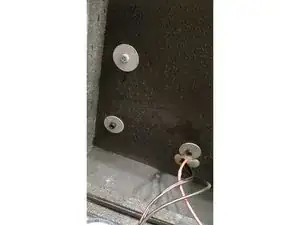

Эти элементы нужно снять, но только ту часть, которая фиксирует чёрные батареи сверху, прямо за динамиком.

Поскольку практически невозможно снять замки, не сняв динамик, динамик нужно удалить. Ещё четыре очень плотно посаженных крестовых винта вокруг передней стороны динамика нужно выкрутить.

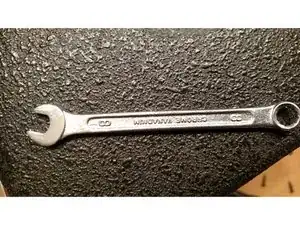

Прилагаю фотографию инструмента, который я нашёл в своём ящике с инструментами. Привёз его из Германии... «Это из‑за метрической системы, знаете ли...»

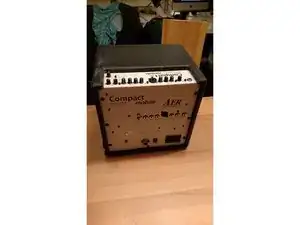

Задняя панель моего AER Compact Mobile. Когда я покупал его б/у, он работал только от 110 В — подключённый обычным кабелем питания. Батареи не заряжались (индикатор не загорался). Поэтому я решил разобрать его и выяснить, какие именно батареи установлены, чтобы заменить их и снова заниматься живой музыкой!

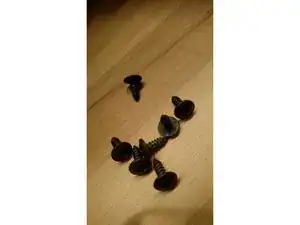

Есть семь коротких чёрных винтов, которые в моём случае легко снимаются, их нужно открутить, чтобы снять заднюю панель.

Очень хорошая немецкая инженерия: панель полностью снимается одним куском и красиво выдвигается из корпуса усилителя. Приятно!

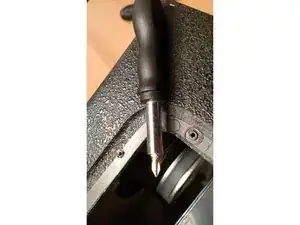

Я загрузил изображение отвёртки, которой пользовался. Важно, чтобы она была прочной и качественной. Не столько для только что снятых винтов, сколько для последующих, где придётся откручивать более глубокие винты из массивного дерева.

Задняя панель с электроникой аккуратно снята.

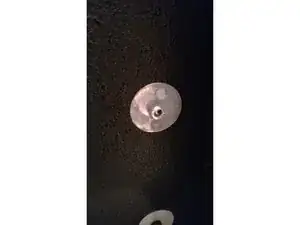

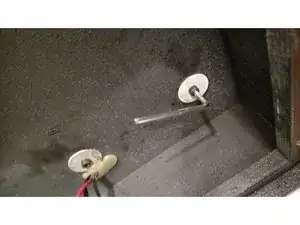

Как видно, на чёрной задней части отсека динамика есть четыре винта, которые нужно будет открутить на следующем шаге.

Показываю это здесь, чтобы вы подготовили инструмент — пока ещё не время их вынимать. Сначала нужно снять ручку, переднюю решётку и динамик.

Пожалуйста, убедитесь, что у вас есть инструмент, который поможет (по‑немецки это был бы «Imbus», маленький его вариант).

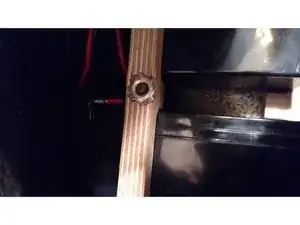

Чтобы снять светлые деревянные держатели батарей и, наконец, извлечь батареи, нужно открутить верхние три длинных дистанционных стойки, доступных с внешней задней стороны корпуса динамика.

Помните, что на предыдущем шаге были сняты контрзамки, поэтому эти элементы должны легко выйти.

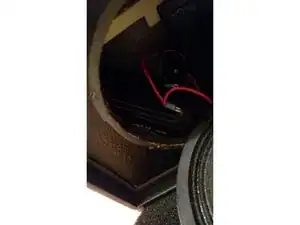

После снятия деревянного держателя батареи вынимаются, и их можно аккуратно отсоединить и вынуть через отверстие в рукояти.

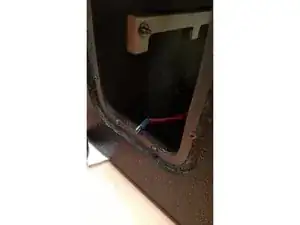

Новые батареи легко вставлять (красный — плюс, чёрный — минус) и установить обратно.

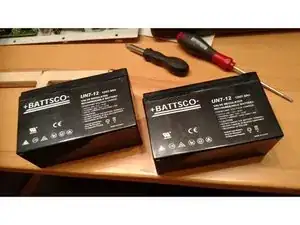

Изображение батареи. Обратите внимание, что в устройстве их две. Нет смысла менять только одну.

Наслаждайтесь зарядкой и примерно четырьмя часами автономного акустического звучания... возможно, вы встретите меня в метро Даунтаун Нью-Йорка — простите за игру, но насладитесь звуком усилителя — он просто прекрасен и стоит цены и усилий по замене.
