Замена входного разъёма Fender 65 Twin Reverb

Не забудьте отключить сетевой шнур питания!

Снимите заднюю панель, открутив четыре винта на задней части усилителя. Задняя панель расположена спереди задней части головки усилителя, поэтому её нужно снять, чтобы получить доступ к входному разъёму.

Храните винты в безопасном месте и пометьте, к какой части они относятся.

Открутите четыре винта на верхней части усилителя. Эти винты значительно длиннее винтов задней панели.

Отсоедините 1/4‑дюймовый динамический кабель от разъёма на задней части усилителя.

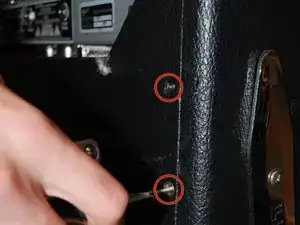

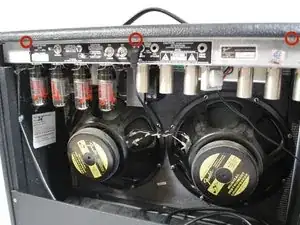

Открутите оставшиеся три винта на задней стороне головки усилителя, как показано красными кругами. Держите головку усилителя надёжно, пока вы это делаете, поскольку она больше не будет закреплена винтами.

Осторожно снимите головку усилителя со шкафа динамиков.

См. руководство по замене силовых ламп и ламп предусилителя, чтобы вынуть лампы из головки усилителя. Это необходимо, чтобы безопасно положить головку усилителя, не рискуя повредить лампу.

Пришло время снять переднюю печатную плату (Printed Circuit Board)

Начните со снятия всех ручек с помощью небольшой плоской отвёртки

Снимите все гайки, находящиеся под ручками, с помощью гаечного ключа или плоскогубцев

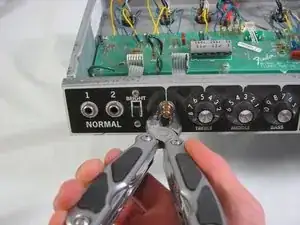

С помощью гаечного ключа или плоскогубцев также снимите гайки с входных разъёмов normal и vibrato

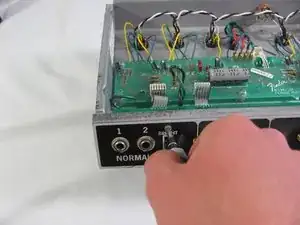

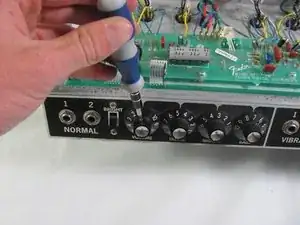

Отвёрткой удалите винты на переключателях bright

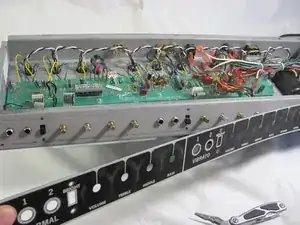

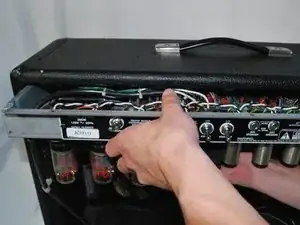

Убедитесь, что передняя панель свободна, оттянув чёрное покрытие назад. Если оно не отходит, снимите оставшиеся гайки или винты

Внимание! Работая внутри головки усилителя, используйте только одну руку для защиты от электрического удара. Это редкая ситуация, но использование только одной руки обезопасит вас. Не “заземляйте” себя, касаясь чего‑либо другим рукой. Не трогайте незнакомые компоненты.

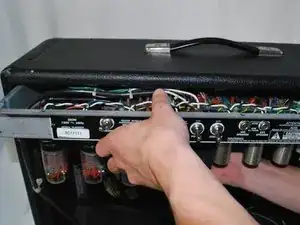

Найдите трёхконтактные разъёмы между двумя платами. Осторожно отсоедините их, потянув прямо вверх.

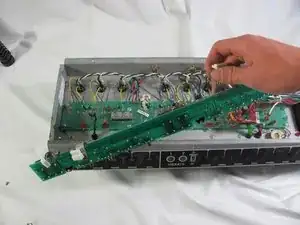

Снимите печатную плату с головки усилителя и отложите в сторону, подготовив её к пайке

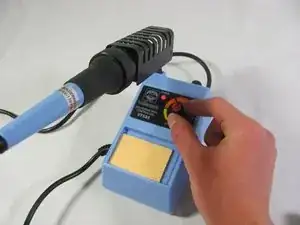

Установите паяльник на среднюю‑высокую температуру, чтобы он достаточно расплавил припой в точках соединения

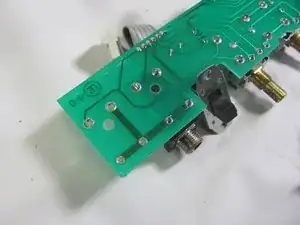

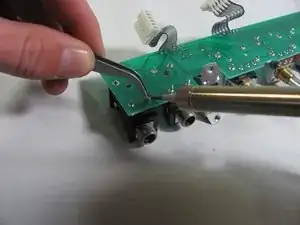

Когда паяльник достаточно нагреется, приложите жало к паяному соединению на плате и с помощью пинцета расчистите достаточно отверстие, чтобы вытащить разъём

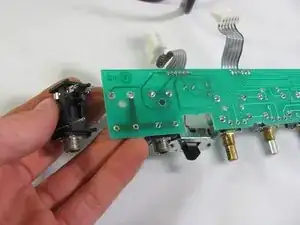

Удалите разъём, когда соединения разомкнутся, и очистите излишки припоя

Вставьте новый разъём в отверстия, оставшиеся от старого разъёма

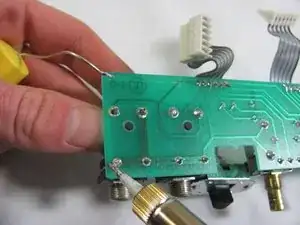

Держите жало паяльника рядом с контактами с припоем.

Расплавьте каплю припоя на жале и нанесите её на контакт, равномерно распределяя для обеспечения надёжного соединения

Повторите шаги 6–1 в обратном порядке, чтобы собрать усилитель! Всегда используйте только одну руку при работе в головке усилителя и берегите лампы.
