Замена переключателя питания Fender Frontman 15r

Перед продолжением обязательно отключите устройство от сети.

Используйте крестовую отвёртку №0, чтобы вывернуть четыре винта длиной 21,7 мм, крепящих заднюю панель к корпусу.

После выкручивания винтов используйте пластиковую монтажную присоску или лопатку, чтобы аккуратно открыть верхнюю часть задней панели. Может потребоваться небольшое усилие, но панель в итоге отделится.

После того как верхняя часть будет отделена, снимите заднюю панель с устройства вручную.

Две чёрные проводки подключают верхнюю крепёжную скобу к блоку реверберации в нижней части устройства. Пометьте провода, чтобы не перепутать при установке, затем отсоедините их от блока реверберации.

Пометьте и отсоедините два красных провода, соединяющих крепёжную скобу с динамиком, потянув их с клемм.

Используйте крестовую отвёртку №1, чтобы вывернуть четыре винта длиной 36,4 мм, крепящих монтажную скобу к верхней части усилителя.

Извлеките монтажную скобу из корпуса. Она может плотно сидеть, в таком случае используйте пластиковую монтажную лопатку, чтобы аккуратно поддеть её спереди.

Пометьте, запишите или запомните расположение проводов.

Снимите четыре разъёма-гнезда с клемм переключателя.

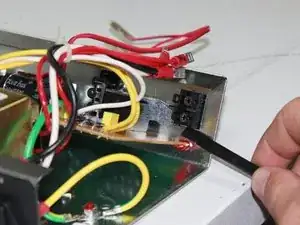

Используя плоский конец лопатки, нажмите на один из стопорных фиксаторов.

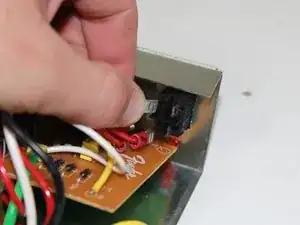

Наклоните корпус переключателя так, чтобы фиксатор оставался нажатым.

Повторите то же самое с другой стороны переключателя.

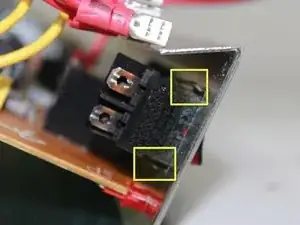

Убедитесь, что оба стопорных фиксатора полностью введены в отверстия. Возможно, потребуется несколько попыток.

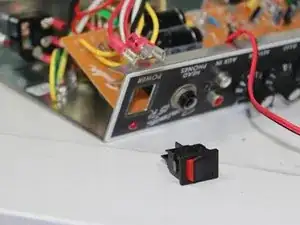

Аккуратно извлеките переключатель.
