Замена рычага управления Celestron 71328 Nature DX 8x25
Это руководство по замене рычага управления для биноклей Celestron Nature DX 8x25. Этот рычаг соединяет ось фокусировочного колеса с фиксирующими рычагами.
Шаг 1
С помощью пластикового инструмента для открытия, нейлоновой или металлической лопатки подденьте шов кожухa в центре устройства. Легко приподнимите инструмент, чтобы кожух начал подниматься.
Шаг 2
Начните отдирать кожух от центра. Прилагайте усилия, так как есть клейкое вещество, которое соединяет кожух с устройством. Продолжайте отдирать, пока кожух полностью не снимется.
Шаг 3

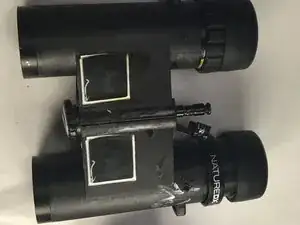

Повторите шаги 1 и 2 для другой стороны.
Шаг 4

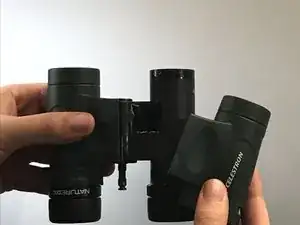

Найдите панели спереди биноклей между средней осью и оптическим объективом и просто подденьте их пальцами.
Шаг 5

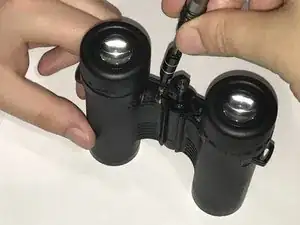

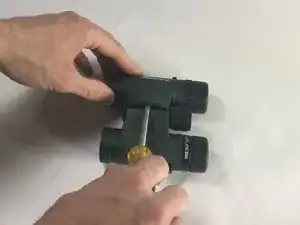

Используя отвёртку с плоским лезвием, выкрутите выделенный болт для рычага управления.
Возьмите болт пальцами и полностью вытяните его после того, как выкрутите, и замените его новым рычагом управления при необходимости.
Открывающиеся детали будут сильно смазаны. Рекомендуется использовать перчатки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
