Замена печатной платы зарядной базы Braun Series 7 790cc-7
Печатная плата является важным элементом функционирования зарядной базы Braun Series 7 790cc-7. Многие потребители могут выбросить зарядную базу в случае поломки, вместо того чтобы заменить печатную плату. Это может быть дорого, но заменив печатную плату, бритва может использоваться в течение длительного времени. С помощью данного руководства по замене вы сможете легко изменить печатную плату в зарядной базе при необходимости.
Шаг 1

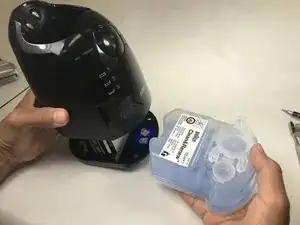

Удалите картридж очищающего средства из зарядной базы.
Шаг 2

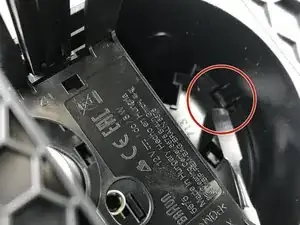

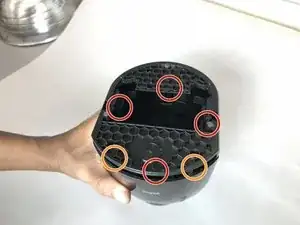

Нажмите на 4 зажима, при этом слегка потяните крышку от базы.
Затем нажмите на 2 формованные зажима, продолжая тянуть крышку от базы.
Шаг 3

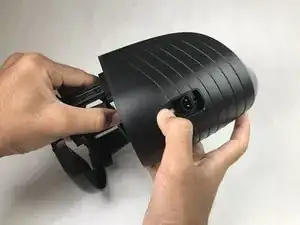

Нажмите внутрь на боковой зарядный порт, при этом снимая крышку с базы, чтобы разделить.
Шаг 4

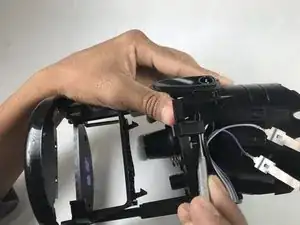

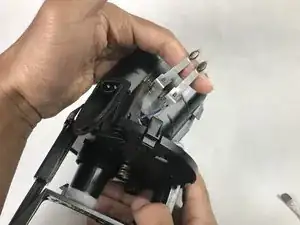

Удалите боковой зарядный порт, отжимая зажимы наружу и поворачивая порт вверх.
Шаг 5

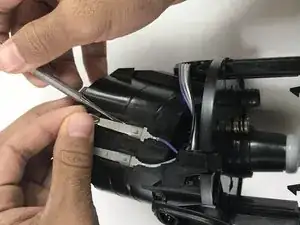

Удалите зарядные контакты, вставив лопатку снизу и сдвинув контакты вверх.
Шаг 6

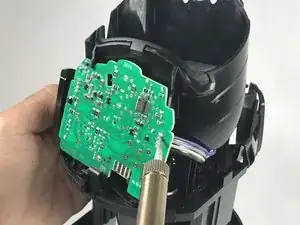

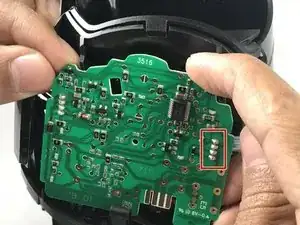

Удалите припой с печатной платы и снимите зарядный жгут.
Шаг 7

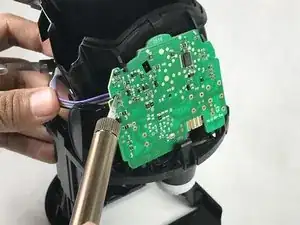

Удалите припой с проводного жгута, ведущего к мотору зарядной базы.
Шаг 8

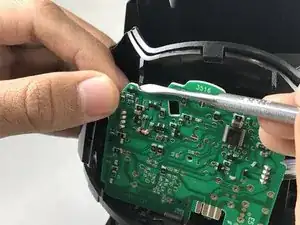

Используйте лопатку, чтобы освободить зажим в левом верхнем углу печатной платы.
После освобождения зажима печатную плату можно удалить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
